拨码开关使用方法详解：从准备到操作，附场景案例与避坑指南

2025-09-01 15:27:44 11

拨码开关作为硬件配置的核心元件，广泛应用于工业传感器地址设定、路由器参数调节、家电功能切换等场景。但实际操作中，常因 “使用流程不规范、忽视设备特殊性” 导致配置失败 —— 某运维人员未断电操作拨码开关，造成设备死机；某工程师混淆拨码规则，使 10 台 RS485 传感器地址冲突。本文从 “准备 - 操作 - 校验” 全流程拆解拨码开关使用方法，结合通用与特殊场景案例，给出避坑要点，帮你快速掌握规范操作，确保配置一次成功。

一、拨码开关使用前的 3 项核心准备工作

使用拨码开关前，需先明确 “设备规则、操作环境、工具适配” 三大前提，避免盲目操作：

1. 明确设备拨码规则（最关键）

拨码开关的核心使用前提是 “懂规则”，不同设备的拨码逻辑可能存在差异，需重点确认 2 点：

· ON/OFF 对应数值：优先查阅设备说明书，确认是 “ON=1、OFF=0” 通用规则（如工业 PLC、普通传感器），还是 “ON=0、OFF=1” 反向规则（如格力部分商用热水机、部分节点光端机）；

· 拨码位功能定义：明确每个拨码位的作用，是 “地址编码”（如 8 位拨码对应 0-255 地址）、“功能选择”（如 1 位拨码切换自动 / 手动模式），还是 “参数阈值设定”（如 2 位拨码调节报警阈值）。

示例：某 RS485 温湿度传感器说明书标注 “8 位拨码，二进制编码，ON=1”，则第 1 位 ON 代表 1、第 2 位 ON 代表 2、第 8 位 ON 代表 128，需按此规则计算目标地址的拨码组合。

2. 确认操作环境与安全要求

· 断电操作（通用原则）：90% 以上设备要求 “断电后修改拨码”，尤其工业高压设备（如变频器、伺服驱动器），通电拨码可能导致 CPU 读取错误，甚至损坏拨码触点；仅少数高端设备支持 “热拨码”（如部分工业交换机），需在说明书中确认 “热拨码使能步骤”（如长按复位键同时拨码）；

· 环境清洁干燥：避免在粉尘、潮湿环境（如车间流水线旁、浴室）操作，粉尘易导致拨码键卡滞，潮湿可能引发触点短路；若环境特殊，需先清理拨码开关表面（用压缩空气吹净粉尘），必要时戴防静电手套操作。

3. 准备适配工具与辅助材料

根据拨码开关类型与设备安装场景，准备对应工具：

· 拨码操作工具：小型拨码开关（如 3.96mm 间距）建议用镊子或专用拨码工具（避免用指甲，易导致拨码键变形）；大型拨码开关（如 10mm 间距）可直接用手指操作，但需确保手指干燥无油污；

· 辅助记录工具：准备纸笔或手机，记录 “原始拨码状态”（如设备故障时，后续可能需恢复默认配置）、“目标拨码组合”（如地址 21 对应 “第 1+3+5 位 ON”）；

· 校验工具：工业场景需准备 “地址扫描软件”（如 RS485 总线扫描工具）、“万用表”（检测拨码触点通断）；民用场景可准备 “设备状态显示器”（如路由器的地址指示灯）。

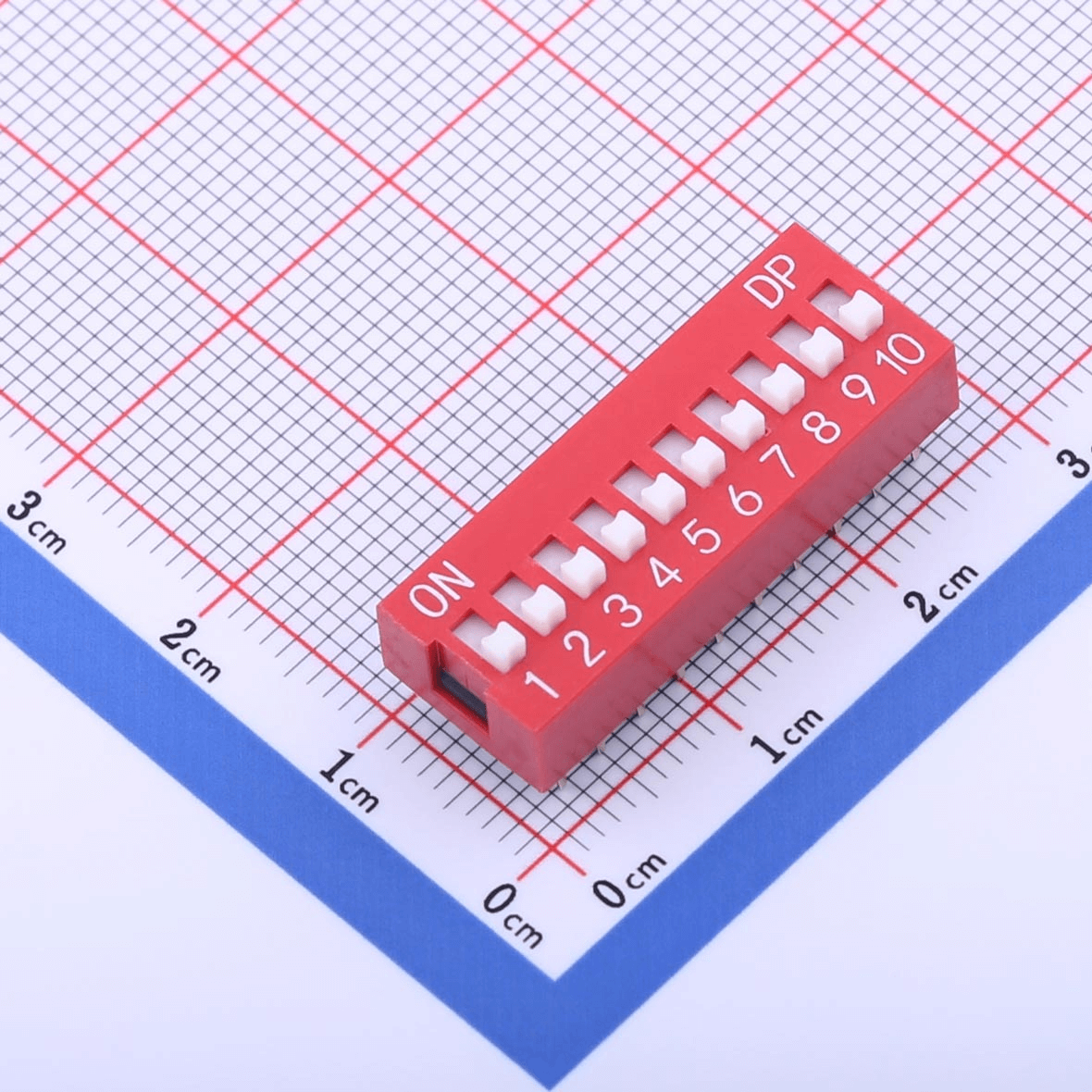

KH-BM2.54-10P

二、拨码开关规范操作的 4 步流程（通用版）

掌握准备工作后，按 “记录原始状态 - 计算拨码组合 - 执行拨码 - 检查档位” 4 步操作，确保流程规范：

步骤 1：记录原始拨码状态（防故障回溯）

操作前先拍照或手绘记录当前拨码开关的 ON/OFF 状态，尤其老旧设备（如使用 5 年以上的 PLC 模块），后续若配置失败，可快速恢复原始状态，避免扩大故障范围。

示例：某工厂的变频器拨码开关原始状态为 “第 1 位 ON、第 2-8 位 OFF”，拍照记录后再修改，后续因参数不匹配需恢复时，直接按照片调整即可。

步骤 2：根据目标需求计算拨码组合

结合设备规则，将 “目标配置” 转化为具体的拨码 ON/OFF 组合，常用 2 类场景计算方法：

· 地址编码场景（二进制）：如目标地址为 21（8 位拨码，ON=1），先将 21 转化为二进制 “00010101”，再对应拨码位 —— 第 1 位（1）、第 3 位（4）、第 5 位（16）ON，其余位 OFF；

· 功能选择场景（单 / 多位）：如 1 位拨码切换 “自动模式（ON）/ 手动模式（OFF）”，直接按需求拨动对应档位；2 位拨码调节 “高（ON/ON）、中（ON/OFF）、低（OFF/ON）” 三档，则根据目标档位拨动 2 个拨码键。

步骤 3：执行拨码操作（确保档位到位）

· 逐一拨动，确认反馈：按计算好的组合，逐一拨动拨码键，每拨一次需听到 “咔嗒” 声（锁定卡扣卡入卡槽），或观察拨码键与开关平面平齐，避免 “半拨状态”（触点接触不良，导致配置不稳定）；

· 避免跨位操作：如 8 位拨码需同时拨动第 1、3、5 位，应按 “从左到右” 或 “从右到左” 顺序操作，避免同时用力拨动多个档位，防止拨码键变形。

步骤 4：目视检查拨码档位（二次确认）

拨码完成后，对照 “目标拨码组合”，逐位检查 ON/OFF 状态：

· 若为地址编码，可重新计算当前拨码对应的数值（如第 1+3+5 位 ON，1+4+16=21，确认与目标地址一致）；

· 若为功能选择，确认拨码键是否完全卡入对应档位（如 “自动模式” 需确保拨码键完全拨至 ON 端，无倾斜）。

三、不同场景的拨码开关使用案例（实操参考）

案例 1：工业 RS485 传感器地址配置（8 位二进制拨码）

· 设备：某品牌温湿度传感器（支持 0-255 地址，ON=1，断电操作）；

· 目标需求：设置地址为 33，接入 RS485 总线；

· 操作步骤：

1. 断电：断开传感器电源，拔下电源线；

1. 计算组合：33 转化为二进制 “00100001”，对应第 1 位（1）、第 6 位（32）ON；

1. 拨码：用镊子将第 1、6 位拨至 ON，其余位拨至 OFF，确认每档有 “咔嗒” 反馈；

1. 上电校验：接通电源，用 RS485 扫描工具检测，若显示 “地址 33 传感器在线”，则配置成功。

案例 2：格力商用热水机参数调节（反向规则拨码）

· 设备：格力直热式热水机（4 位拨码 SA3，地址编码，ON=0，断电操作）；

· 目标需求：设置地址为 5（十进制）；

· 操作步骤：

1. 查规则：说明书标注 “4 位拨码，十进制编码，ON=0”，即地址 5 对应二进制 “0101”，需将 “0” 对应的拨码位 ON；

1. 计算组合：二进制 “0101” 中，第 1、3 位为 “1”（对应 OFF），第 2、4 位为 “0”（对应 ON）；

1. 拨码：将第 2、4 位拨至 ON，第 1、3 位拨至 OFF；

1. 校验：上电后查看热水机显示屏，若地址显示 “5”，则配置正确。

案例 3：路由器工作模式切换（1 位功能拨码）

· 设备：工业级路由器（1 位拨码，ON=AP 模式，OFF = 路由模式）；

· 目标需求：切换为 AP 模式（接入局域网扩展信号）；

· 操作步骤：

1. 断电：拔下路由器电源适配器；

1. 拨码：直接用手指将拨码键拨至 ON 端，确认档位锁定；

1. 上电测试：接通电源，连接电脑，若电脑获取到局域网 IP（如 192.168.1.100），则 AP 模式生效。

四、拨码开关使用的 5 大常见误区与避坑指南

1. 误区 1：通电操作拨码开关（最危险）

· 错误后果：设备 CPU 可能误读拨码状态，导致参数紊乱（如变频器报 “拨码错误” 故障），甚至烧毁拨码开关内部触点；

· 避坑方法：无论设备是否标注，默认执行 “断电 - 拨码 - 上电” 流程，特殊设备需热拨码时，严格按说明书步骤操作（如先按 “配置键” 再拨码）。

2. 误区 2：忽视拨码键 “半拨状态”

· 错误表现：拨码键未完全卡入 ON/OFF 档位，设备上电后触点接触不稳定，出现 “参数时有时无”（如传感器地址频繁跳变）；

· 避坑方法：拨码后从侧面观察拨码键，确保与开关平面平齐；轻拨拨码键，无松动感即为到位；振动环境（如机床旁）可贴耐高温胶带轻微固定拨码键。

3. 误区 3：混淆 “高位与低位” 顺序

· 错误案例：8 位拨码设置地址 128（二进制 10000000），误将第 1 位拨至 ON（实际需第 8 位 ON），导致地址配置错误；

· 避坑方法：查看拨码开关物理标注，多数厂商会在开关上标注 “1”（低位，代表 1）、“8”（高位，代表 128）；无标注时，按 “从左到右为 1-n 位” 或 “从右到左为 1-n 位” 统一规则，并记录在设备台账中。

4. 误区 4：多设备配置无地址规划

· 错误后果：RS485 总线、工业以太网等多设备场景中，未分配地址段（如传感器用 0-9、控制器用 10-15），导致多台设备地址重复，通信冲突；

· 避坑方法：组网前编制 “地址分配表”，明确每台设备的拨码组合；配置后用扫描工具（如 Modbus 扫描软件）检测，确认无重复地址。

5. 误区 5：未校验直接投入使用

· 错误操作：拨码完成后直接上电运行，未确认配置是否生效，后续发现故障需停机排查，影响生产；

· 避坑方法：民用设备（如路由器）通过指示灯或管理界面校验；工业设备（如 PLC 模块）用编程软件读取拨码参数；复杂场景（如多传感器组网）进行 “单点测试”（先接 1 台设备验证，再批量配置）。

金航标内部培训ppt5

五、拨码开关使用后的维护与故障处理

1. 日常维护要点

· 定期检查档位：每 3-6 个月（工业场景）或 1 年（民用场景），断电后检查拨码键是否松动，尤其振动、粉尘环境，需用压缩空气清洁拨码开关缝隙；

· 记录配置档案：将 “拨码规则、目标组合、操作时间” 记录到设备档案中，后续维护时无需重复查说明书。

2. 常见故障处理（基于使用场景）

· 故障 1：拨码后设备无反应

排查步骤：① 确认拨码组合是否与目标一致（如地址计算错误）；② 用万用表通断档检测拨码触点（ON 时导通、OFF 时断开），若触点不导通，可能是拨码键变形或触点氧化，需更换拨码开关；

· 故障 2：拨码状态频繁变化

排查步骤：① 检查拨码键是否半拨（重新拨动到位）；② 查看设备安装环境是否振动过大（增加固定措施）；③ 检测拨码开关是否老化（更换新开关测试）。

总结：拨码开关使用的核心是 “懂规则、守流程”

拨码开关的使用方法并不复杂，关键在于 “不盲目、不简化”—— 前期明确设备规则，中期规范操作流程，后期做好校验维护。无论是工业场景的地址编码，还是民用场景的功能切换，只要遵循 “准备 - 操作 - 校验” 全流程，就能避免 90% 以上的配置错误。
