一、天线端口及映射3GPP在协议标准中定义了LTE网络的天线端口，但这些天线端口与物理天线(端口)不对应，而是通过参考信号序列区分逻辑实体。它们可以在单个发射天线端口上发射多个信号(例C-RS端口0和UE-RS端口5)，相应地单个天线端口可以分布在多个发射天线上(例如UE-RS端口5)。

二、天线端口定义3GPP在TS 36.211中定义LTE网络下行天线端口通常用作相同信道条件下信号传输的总称。对于假定独立信道下行链路方向上的每种LTE操作模式(例如SISO与MIMO)定义了单独的逻辑天线端口；通过相同天线端口传输LTE符号受到相同信道条件的影响。为了确定天线端口的特征信道终端(UE)须对每个天线端口执行单独的信道估计；以适用于估计相应信道的单独参考信号(导频信号)在LTE标准中为每个天线端口定义；图1显示了LTE标准在R8,9和R10中定义的天线端口。

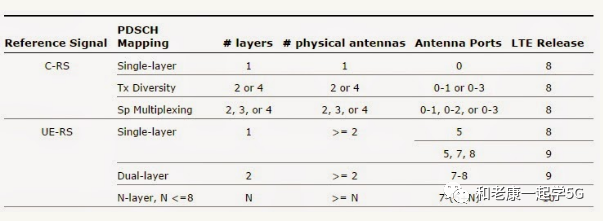

图1.LTE网络中天线端口定义

三、天线端口分配天线逻辑端口的分配取决于基站并且可在相同类型的基站之间(由于不同的操作条件)以及不同的基站之间变化。基站不会明确通知UE已执行的映射，而终端(UE)必须在解调期间自动考虑(图2)。

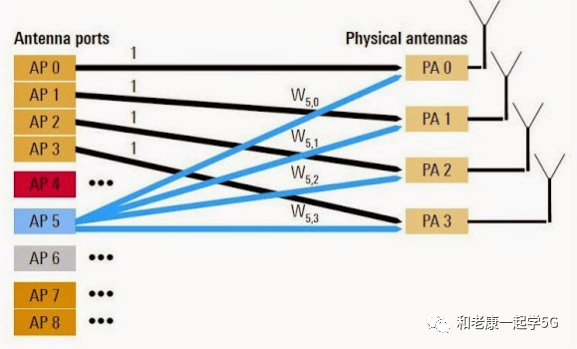

图2.天线端口及其映射

四、PDSCH天线端口分配LTE网络中可能最具变化；初期LTE解调器仅支持分析在天线端口0、(0和1)、(0、1、2)或(0、1、2、3)上传输的PDSCH。这些端口被认为是C-RS 天线端口，每个端口都有不同的C-RS资源元素排列。且定义使用这些C-RS天线端口的各种配置中包括:Port2或Port4 端口Tx分集和 2、3或4端口空间复用。

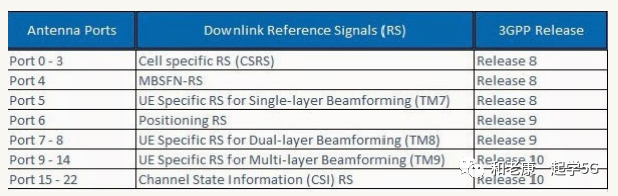

图3.下行和上行天线端口

五、波束斌形与天线端口 在MIMO或Tx分集配置中，每个C-RS天线端口必须在单独的物理天线上传输以在路径之间创建空间分集。另一方面单层波束成形是通过向每个天线发送相同的信号但改变每个天线信号相对于其他天线的信号相位来实现的。由于从每根天线发送相同的UE-RS序列，可以将接收到的UE-RS序列与参考序列进行比较并计算应用于天线的权重以完成波束成形。

多层波束成形通过传输与层数一样多UE-RS序列以允许对每一层PDSCH数据进行解调从而增加了波束成形的复杂性。每个天线端口UE-RS序列在时间/频率域或代码域中与其他天线端口正交。这可以被认为是每一层独立的波束形成。N层波束成形是双层波束成形的扩展，支持多达8个数据层，能够分别对每一层进行波束成形。
