HDMI信号远距离传输指通过各种技术和设备在较长距离内传送高清音视频信号，通常超过标准HDMI线的限制。常见的方法包括使用HDMI延长器、光纤HDMI电缆、无线HDMI传输设备等，以确保信号质量不受影响。你想了解具体的传输技术吗？

首先我们了解下最新的HDMI2.0b的特点：

1.支持（HDR）高动态范围视频传输

2.高达18Gbps宽带

3.分辨率增至4K，3840*2160分辨率和50FPS，60fps帧率。

4.高达32个音频通道，畅想身临其境的多维音频体验。

5.高达1536khz的音频采样率，提供最高的音频保真度。

6.同步传输双视频流，让不同用户在同一屏幕上观看不同视频。

7.同步传输多个音频流至多个用户（最高可达4个）

8.提供广角影院21:9宽高比的全新体验

9.动态自动声画同步

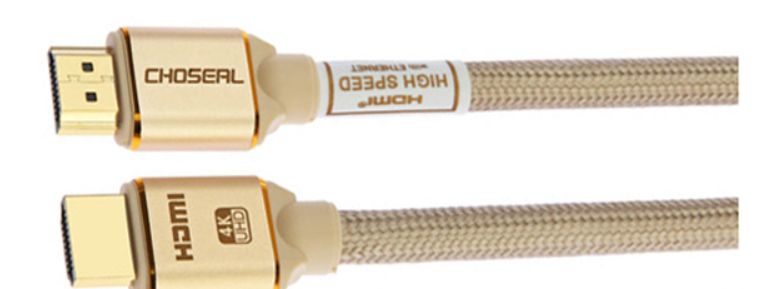

一般的HDMI信号传输30米以下，那么对于质量一般的线材大约传输的最大距离15米至20米左右，对于质量好的线比如秋叶原的HDMI线可以传输25米以上，甚至30米，如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，总长度在30米以内的话，建议距离越长需要选择越好的线材。

HDMI延长器方式实现远距离传输

一

HDMI网络转换延长器

1、HDMI信号不经过其他设备（传输120米)

HDMI信号一般无法直接用HDMI线材传输到30米以上，市场上也几乎没有30米以上的HDMI成品线，然而我们可以用网线延长信号的话

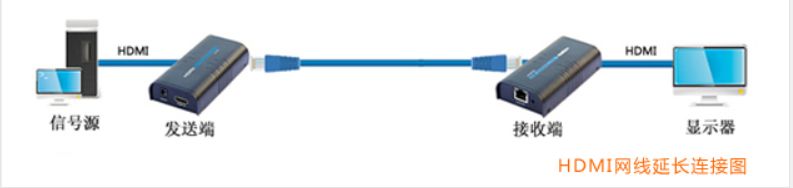

这种情况下如果只是单纯的传输HDMI信号到显示设备上，HDMI信号不经过其他设备的话，我们可以采用网线延长信号的方法，用HDMI网线延长器来将信号延长，HDMI网线延长器分为发送端（HDMI输入，网线输出）和接收端（网线输入，HDMI输出），可以延长100米（5类网线）、120米（6类网线）。

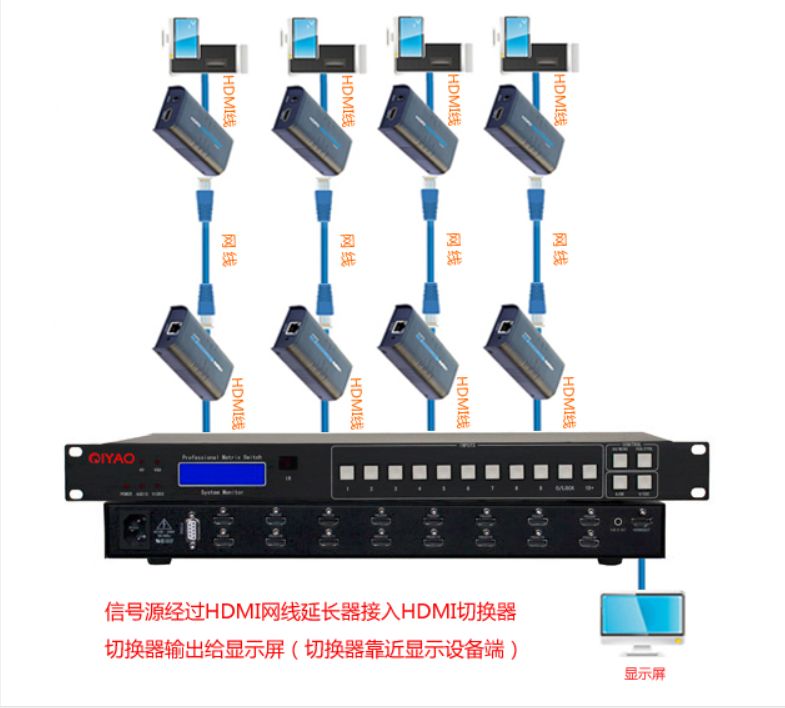

2、HDMI信号中间需要经过其他设备（传输60米）

如果从信号源到显示屏中间需要经过HDMI图像处理设备的话（如HDMI分配器，HDMI切换器，HDMI矩阵等等）。

一般情况下，建议将HDMI图像处理设备放在中间，使得信号源到HDMI图像处理设备的距离和HDMI图像处理设备到显示屏之间的距离尽量相等，如果是HDMI图像处理设备具有信号增益功能的话，可以随意改变输入和输出HDMI图像处理设备的线材长短，可以延长信号传输的距离，设备支持输入30米的HDMI线，支持输出30米的HDMI线，一共可以传输60米，产品本身带有增强和放大HDMI信号，能够保证图像高质量和长距离的传输。

二

HDMI IP延长器

HDMI IP延长器带ip协议的多宽带的线材在里面，可以实现ip拨号功能，免除网线的使用。

HDMI IP延长器一发多收，通过路由器或者交换机最多可以做一个发射TX，254接收端RX的信号同时传输。

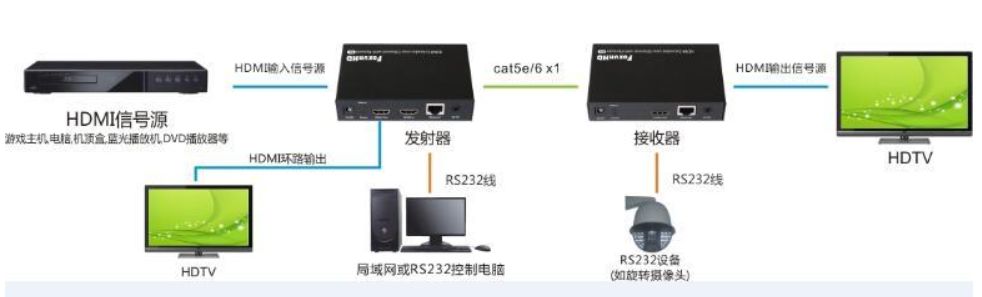

一对一传输链接方式

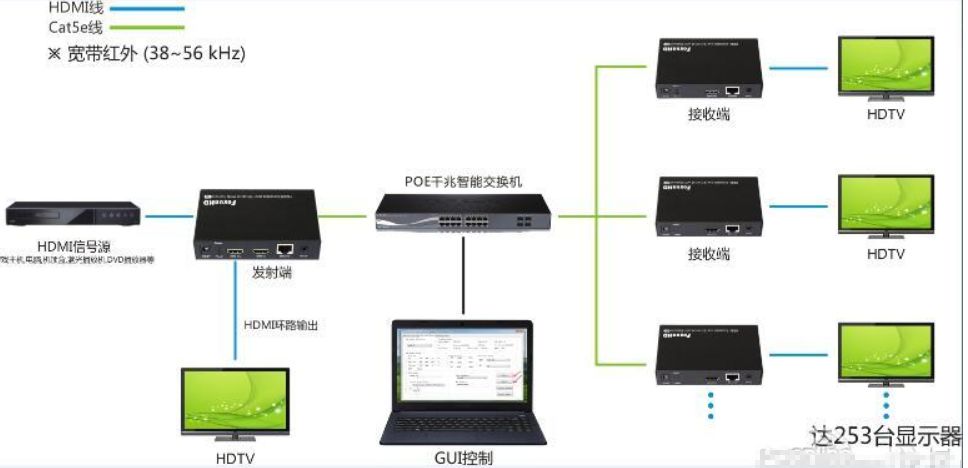

一对多传输链接方式

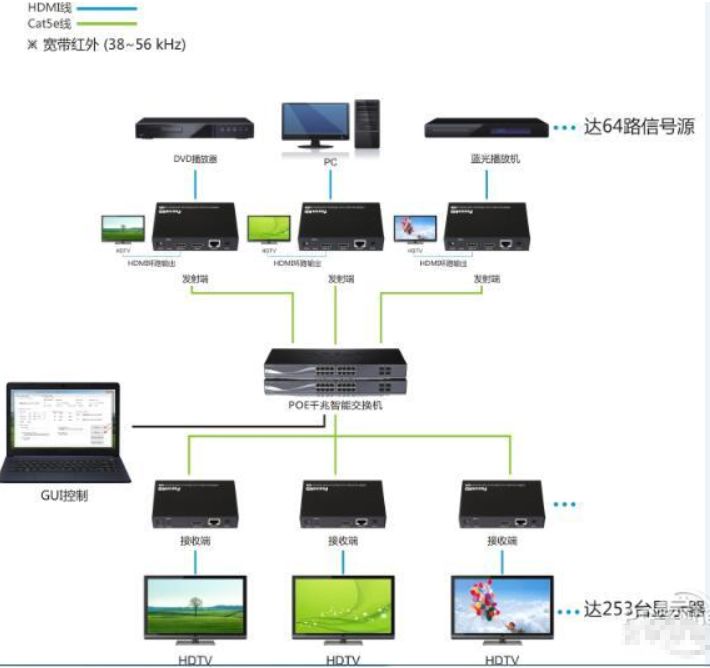

多对多传输方式

HDMI IP延长器可广泛应用于

1、将一台HDMI切换器与远程设备（如蓝光和媒体播放器）连接，打造您自己的无线家庭影院。

2、会议室的理想选择，可分享简报内容和视频会议到四组不同的地点，单机传输距离达120米，分级传输更远。

3、可成为数字标牌架构的一部分，在展厅、精品店或汽车经销店无线广播广告或促销视频。

三

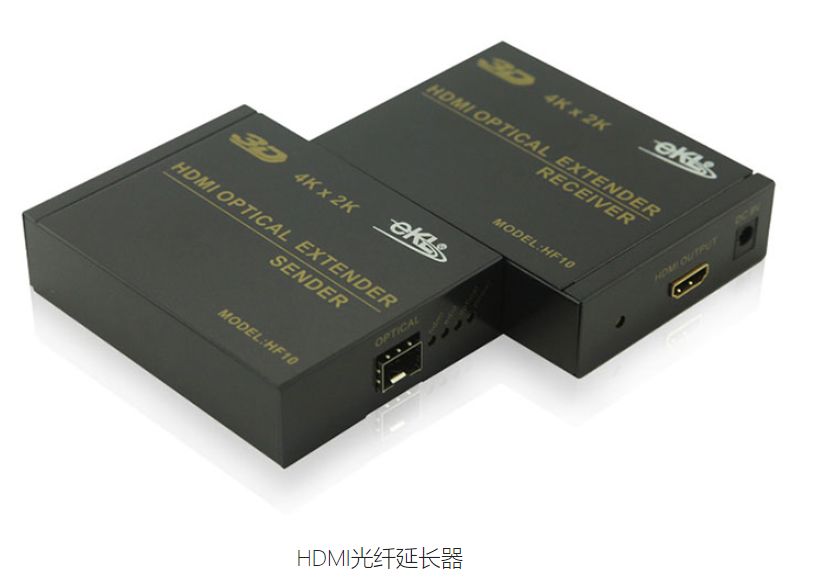

HDMI 光纤延长器

光纤延长器为了解决HDMI信号较长距离的传输时，发生的图像马赛克，颜色失真，无法传输等问题，是专为网络平板显示及大屏幕幕墙显示广告工程、工业自动化控制、医疗设备、安防监控、多媒体教学等显示系统工程中高质量HDMI视频信号长距离传输的需求而专业设计的集HDMI信号转换、驱动、接收和还原功能为一身的信号传输系统，传输距离最远可达到20公里。

HDMI光纤线实线远距离传输

三

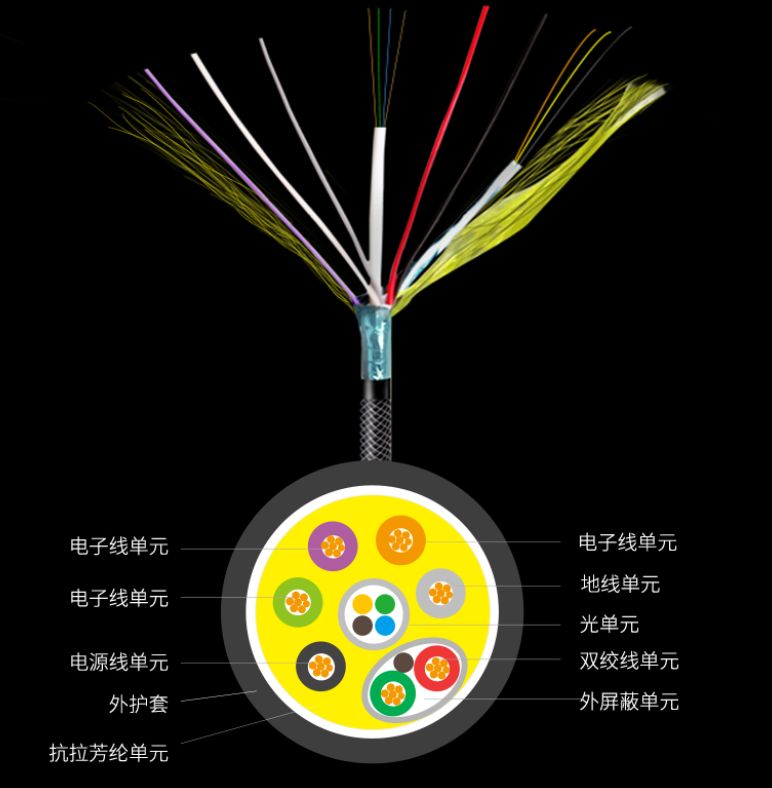

HDMI光纤线(100米-300米）

光纤HDMI高清线因为采用了光纤传输媒介，长距离的信号传输衰减基本可以忽略，最长传输距离可达300m以上。对于HIFI、投影仪、视频监控系统来说，传统铜缆的长距离传输信号失真，直接导致设备的不可用或者糟糕的体验。而用户使用光纤HDMI线，布置这些设备时完全不用担心传输信号的衰减或失真，可以完全按照用户实际使用需求随心布置系统设备。

HDMI线的优势在于即使面临较长距离的埋线、布线连接，仍可以保证无损地传输4k图像及高保证的音频，而HDMI高清线超过25米以上规格就需要添加信号放大器，受限长度影响，无法保证无损传输影音信号。
