每日一品——Kinghelm金航标弯头SMA母针连接器KH-SMA-P-8496-T：结构小巧，连接稳定，适配多种射频应用场景

技术交流|Technical exchange|Technical exchange|

2025-07-02 10:30:42 711

在射频设备的设计中，连接器虽然体积不大，却是实现信号可靠传输不可缺少的元件。特别是当前设备越来越趋向小型化和集成化，对连接器的体积、结构和电气性能都提出了更高要求。Kinghelm金航标推出的 KH-SMA-P-8496-T 11牙弯头SMA母针板端连接器，就是一款兼顾空间节省与连接稳定性的实用产品，适用于多种射频模块和高频接口场景。

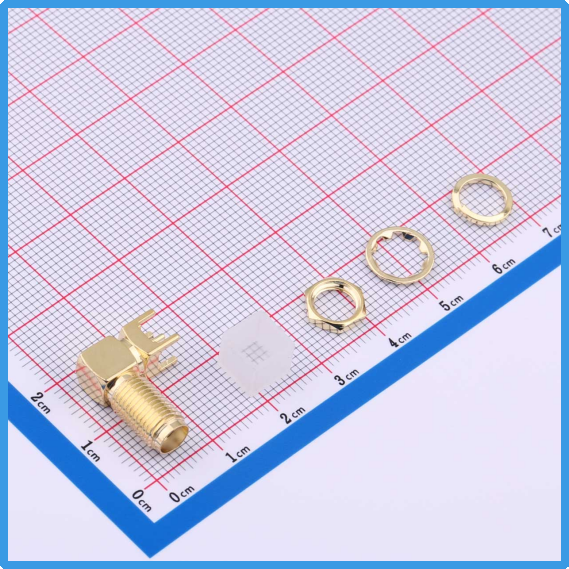

Kinghelm金航标KH-SMA-P-8496-T 产品图

这款连接器采用弯头设计，接口部分以90度角从电路板引出，在结构布局上可以有效减少垂直高度，对于内部空间紧张的终端设备来说非常实用。像是常见的射频收发模块、嵌入式无线通信板、微型天线接口等场合，这种弯插结构都更利于贴边安装与走线规整。

除了结构紧凑，它还具备一个明显优势——接口带有台阶结构。这个设计使得连接器在焊接时能更好地定位，插拔过程中不易松动。对于需要长时间运行、偶有轻微震动的设备，比如便携式天线模块或室外通信盒体，台阶式结构能提供更稳固的连接支持，降低接触不良的风险。

产品采用的是标准 SMA母针接口，连接方式为螺纹固定（11牙），兼容市面上大多数SMA公头连接器，便于设备间的互通和维护。它支持的频率范围广泛，适合传输Wi-Fi、蓝牙、GPS、蜂窝网络等多种信号，能够满足大多数中高频通信模块的连接需求。

封装方式为弯插式板端，焊接方便，不需要额外走线或者定制线束，特别适合产品研发初期的快速打样使用。产品采用袋装五件套的包装形式，灵活性高，便于工程师按需采购和更换。单件重量仅为3.964克，对整机重量基本没有负担，对于一些对轻量化要求较高的终端设备如无人机、便携通信设备等也十分友好。

值得一提的是，KH-SMA-P-8496-T 属于Kinghelm金航标射频连接器产品线中的标准型号之一，长期供货稳定，适合批量使用，适配性也比较强。无论是作为主板与外部天线的接口，还是在模块间进行高频信号传输，它都能提供清晰、低损的连接通道，是一款稳定可靠的射频连接解决方案。

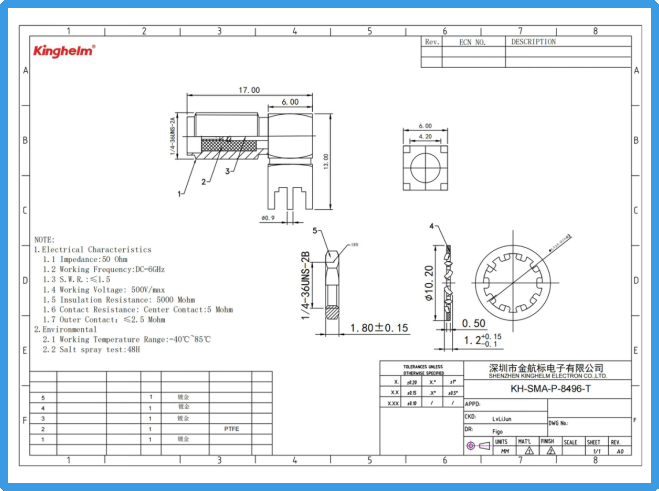

Kinghelm金航标KH-SMA-P-8496-T 规格书

总的来说，Kinghelm金航标KH-SMA-P-8496-T 是一款在结构和性能之间取得良好平衡的板端SMA母针连接器。它小巧、结实、焊接方便，既适合小批量产品开发，也适合大批量生产配套。对于注重射频性能同时又受限于结构空间的项目而言，它是一个值得考虑的实用选择。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）获得了多项发明专利，已取得ISO9001认证和RoHS、REACH认证。IATF16949汽车质量体系认证，UL、TUV等认证在申请中。“金航标，连接世界”，从最初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往世界各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。

宋仕强先生简介：

宋仕强先生

宋仕强先生，萨科微半导体和金航标电子两家公司的总经理，中国电子学会专家库成员、深圳华强北研究专家、专栏科普作家。宋仕强从基层技术人员干起，担任过国际地产上市公司CEO，有丰富的技术管理和企业经营的经验，将宏观经济学理论与现实中经营管理相结合，带领公司高速发展！

宋仕强先生一直关注深圳华强北，研究华强北发展模式，提炼出华强北文化。华强北的文章《华强北研究》、《华强北的转型与发展》、《驳彭博社华强北新闻》，被人民日报、新华社、美联社、雅虎新闻、华尔街日报等国内外大媒体和平台转发，《宋仕强论道华强北》等短视频集在YouTube、Tik Tok等平台热播！宋仕强为提升华强北商业环境，华强北“中国电子第一街”的国际化一直在努力，希望华强北的电子元器件销往全世界！

KH-SMA-P-8496-T至产品详细网页
