根据综合管廊监控系统要求，方案配置综合监控系统和子系统解决方案。
●变电所电力监控子系统
●智能照明控制子系统
●电气火灾监控子系统
●消防设备电源监控子系统
●防火门监控子系统
●消防应急照明和疏散子系统
●水泵风机控制系统
●管廊动环监控子系统
●综合管廊运维管理云平台
方案建立基于云平台的“监、控、维”一体化的综合监控系统，从数据采集、通信网络、系统架构、联动控制和综合数据服务等方面的设计，解决了管廊监控系统中存在内部干扰性强、使用单位多及协调复杂的根本问题，大大提高了系统运行的可靠性和可管理性，提升了管廊基础设施、环境和设备的使用和恢复效率。
4.1 电力监控子系统
电力监控系统主要针对10/0.4kV地面变电所，对变电所高压回路配置微机保护装置及多功能仪表进行保护和监控，对0.4kV出线配置多功能计量仪表，用于测控出线回路电气参数和用能情况。
4.1.1 电力监控子系统设备选型
变电所高低压柜主要配置如下：
4.1.2 电力监控子系统功能
实时监测
系统人机界面友好，以配电一次图的形式直观显示配电线路的运行状态，实时监测各回路电压、电流、功率、功率因数、电能等电参数信息，动态监视各配电回路断路器、隔离开关、地刀等合、分状态，以及有关故障、告警等信号。
详细电参量查询
在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以查看24小时相电流趋势曲线。

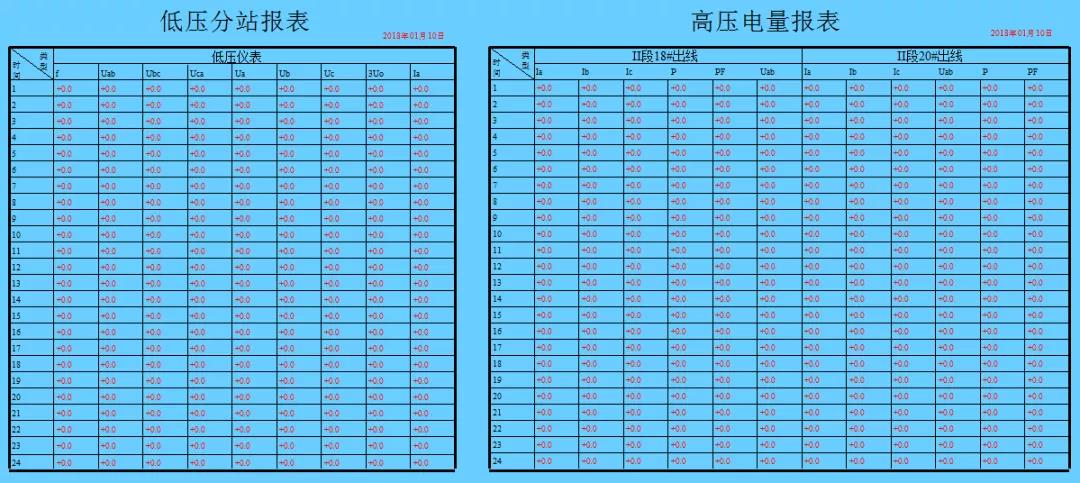

运行报表
查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等。
实时报警
电力监控系统具有实时报警功能，系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。电力监控系统具有实时语音报警功能，系统能够对所有事件发出语音告警。
历史事件查询
电力监控系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。
电能统计报表
电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。
用户权限管理
电力监控系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。
遥控操作
电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面，可以及时执行调度系统或站内相应的操作命令。
网络拓扑图
电力监控系统支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构；可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。
4.1.3 电能质量治理
ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。
产品特点：
●补偿方式灵活：既可补谐波，又可兼补无功，可对 2-51 次谐波进行全补偿或指定特定
●次谐波进行补偿；
●可治理三相不平衡；
●线性补偿，响应时间≤5ms；
●具有人性化的人机交互界面，可通过该界面看到系统和本体的实时电能质量信息，操作简单，可以远控，也 可以本控；
●采用进口 IGBT，功率密度大，可靠性高；
●采用 DSP 高速检测和运算的数字控制系统；
●监控以及显示具备远程通讯接口，可以通过 PC 机实时监控；
●标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维护性。
ANSVG静止无功发生器是一种用于补偿无功、谐波治理以及不平衡调节的新型电力电子装置；智能控制系统主动根 据系统的线性动态需求，自动调节模块的输出；ANSVG整机主要是由ANSVG模块组成；能完成更大容量的无功 功率的补偿，整机通过一个7寸触摸屏实现人机交互。触摸屏通过RS485与ANSVG模块进行通信。
功能特点：
●补偿方式灵活：补偿负载无功，滤除 5、7、9、11、13 次以内的谐波；
●可治理三相不平衡；
●线性补偿，响应时间≤5ms；
●具有人性化的人机交互界面，可通过该界面看到系统和本体的实时电能质量信息，操作简单，可以远控，也 可以本控；
●采用进口 IGBT，功率密度大，可靠性高；
●采用 DSP 高速检测和运算的数字控制系统；
●监控以及显示具备远程通讯接口，可以通过 PC 机实时监控；
●标准模块化设计，缩短交付周期，同时提高了使用的可靠性和可维护性。
4.2 智能照明控制子系统
ASL1000智能照明控制系统中，所有的设备都是通过总线线缆（2×2×0.8四芯屏蔽线）相互连接在一起。
需安装在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。
需安装在控制现场的模块主要有传感器和智能面板。其中传感器作为自动控制感应模块，嵌入式安装在管廊顶部，有人经过可以设定红外感应控制亮灯，人离开后在设定的时间内熄灯，智能面板等手动控制设备，可嵌墙安装在管廊分区入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。
4.2.1 智能照明控制子系统设备选型
电源模块
功能说明：
KNX/EIB系统标准供电电源，耦合总线信号，并且监测KNX/EIB系统的电流。另外本系列的电源提供一个30V的辅助直流电压，为其他的外设(如触摸屏幕、IP网关等)提供电源。该模块可以为64个设备供电，带总线复位、过流指示和短路保护。
开关驱动器
功能说明：
开光驱动器，支持KNX总线协议，用于对设备进行开关控制的驱动器，具有逻辑、延时、预设、场景、阈值开关等功能。
0-10V调光驱动器
0-10V调光模块，支持KNX总线协议，用于控制调光回路，具有软开/关功能， 每一回路能同时被8个场景调用，能检测回路状态。尤其适合对白炽灯、LED灯和低压卤素灯进行调光，还具有开关、场景、状态反馈等功能。
可控硅调光模块
功能说明：
可控硅调光模块，支持KNX总线协议，作为调光模块既可以直接控制输入电源的通断来控制负载的通断状态，还可以通过相位控制方法实现对输入电压的调节从而实现LED的调光功能。
人体感应和光照度传感器
功能说明：
智能照明传感器，支持KNX总线协议，可感受外界信号、物理条件（如光、红外），并将感应的信息传递给其它KNX模块（如调光器、开关驱动器），实现其功能。主要用于智能照明控制系统中公共走道、门厅、车库等需要自动控制场所。
智能面板
功能描述：
智能面板，支持KNX总线协议，用于接受按键触动信号，可通过区分短按与长按并结合不同参数配置实现开关、调光、场景、窗帘控制、调温、报警等功能。
干接点输入模块
功能说明：
干接点信号输入模块，支持KNX总线协议，用于接受外部干接点信号输入，可通过不同参数配置实现开关、调光、场景、窗帘控制、数值发送、计数、调温、报警等功能。
4.2.2 智能照明控制子系统功能
平台登录
双击电脑桌面上的“智能照明系统”软件，进入操作界面。此时软件已经准备就绪，等待用户登录，如下图所示：
软件功能界面

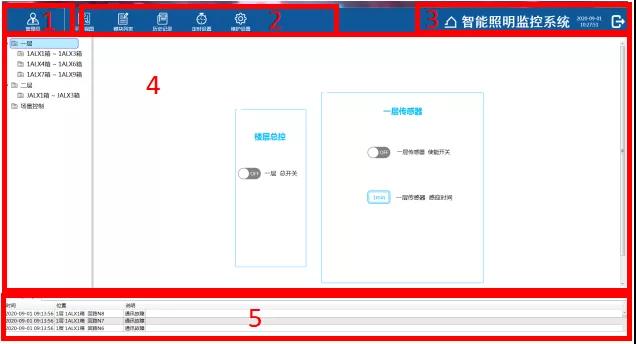

登录账户后的软件运行界面如下图所示：
软件运行界面分为5个区域，上图中用5个红色框区分。
区域1：“登录用户区”，该区域显示当前登录的用户名，点击可以退出用户登录。
区域2：“功能列表区”，该区域显示软件功能，软件功能分为：平面视图、模块列表、历史记录、定时设置、维护设置，点击可以分别进入不同的页面，下文会详细介绍各界面内容。
区域3：“软件标题区”，该区域显示故障提示、软件名称、系统时间、退出软件按钮。
区域4：“功能页面显示区”，该区域为软件功能具体操作显示界面，通过点击区域2的功能列表，对应的区域4功能页面显示也会改变。
区域5：“故障显示区”，当发生模块离线、网关设备掉线或者状态反馈和下发控制命令不一致时会发生故障报警，并将故障报警信息记录并显示在界面中，提示内容为故障时间、模块位置、故障说明。
平面视图
通过点击“功能列表区”的“平面视图”按钮进入，如上图所示。平面视图界面主要分为两个部分，左边：布局列表，右边：控制显示视图。
布局列表：
该区域显示软件监控的楼层及对应的箱子、模块等等布局，可实现功能有：开关控制、调光控制、定时控制、场景控制、窗帘控制、电流检测、回路故障判断、平面图和楼总控等等。
控制显示视图：
该区域显示布局列表中每个项目的控制点，并实时反馈现场受控回路的开关状态，用户可以直观看到模块当前的状态和反馈值并实现远程集中控制。
开关控制控件
可以对单个照明回路实现开关控制，还可对每个模块、箱子、楼层、自定义分区实现总控。现场受控回路的开关状态会实时反馈。
调光控制控件
拖动调光控件，照明设备从0%到100%进行调光,点击左右两边的符号，可进行步进调光，一个步进增加/减少20%；通过图标的亮灭状态反馈现场开关的状态。
点击模块调光单控可以对一个模块的照明回路实现调光控制；
点击调光总控,可以对多个照明回路实现调光控制。
场景控制控件
点击场景控件，用户可自主切换预先设置的场景。
软件界面上显示不同的场景模式和场景功能，通过图标的亮灭显示对应的场景的状态是打开还是关闭。
窗帘控制控件：
窗帘控制有两种控件，一种是开关和步进调节功能；另一种是无极调节和步进调节功能。
点击窗帘单控控件，可以开合百叶窗/窗帘或者调整百叶角度；
点击窗帘总控图标，可以对多路窗帘实现调光控制；
通过图标的亮灭状态，反馈现场窗帘的开合状态，数值表示窗帘的相对动作的值。
电流检测控件
读取带电流检测开关驱动器所有回路的电流、开关控制，并自动分析回路是否有故障状态。电流值、故障状态显示、开关状态会实时反馈在界面上。
平面图
显示管廊里的模块控制的负载位置，并通过右侧开关进行控制。
楼总控
进行区域总控。
4.3 电气火灾监控子系统
电气火灾监控系统作为火灾自动报警系统的预警子系统，由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成，通过现场总线构成一套完整的预防电气火灾的监控系统，数据可集成至管廊监控系统。
管廊电气火灾监控系统以防火分区为单位设置，采集数据后上传至监控主机，实现对管廊电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度，异常时实时发出报警信号。
注：地下管廊使用的动力箱/柜符合管廊相关标准，防护等级达IP65。
4.3.2 电气火灾监控子系统功能
监控报警功能
监控设备能接收多台探测器的剩余电流、温度信息，报警时发出声、光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。
控制输出功能
当被监测回路报警时，控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。
故障报警功能
通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。
电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

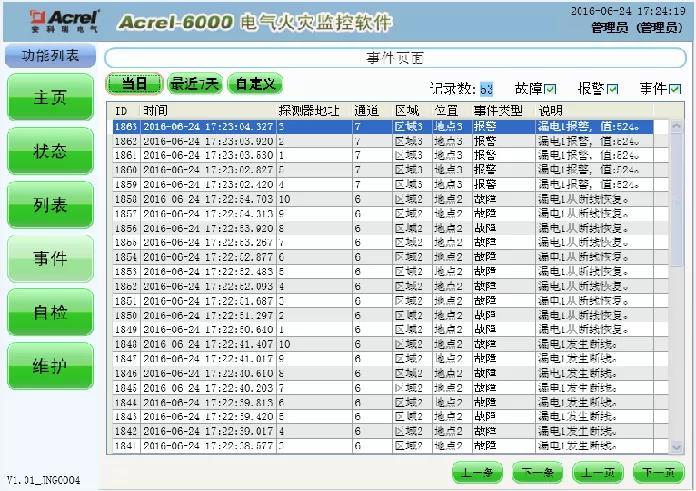

报警记录存储查询功能
当发生剩余电流、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。
4.4 消防设备电源监控子系统
管廊电力电缆、燃气管线比较多，火灾风险高，消防设备比较多，消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常，保障在发生火灾时消防设备可以正常投入使用。
消防设备电源监控监控系统采用消防二总线，以管廊防火分区设置区域分机采集消防设备电源状态，区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。
4.4.2 消防设备监控子系统功能
监控功能
监控器通过RS485总线接收多台传感器的电压、电流信息和开关状态信息，以此实现对消防设备电源工作状态的实时监视。故障时发出声光故障报警信号。
控制输出功能
当被监测回路报警时，可控制输出继电器闭合，用于控制被保护电路或其他设备，当故障消除后，控制输出继电器释放。
报警功能
系统故障报警：程序不能正常运行时，监控设备发出声光报警信号。
其它故障报警：主电源或备用电源出现异常，监控设备和传感器回路发生短路、断路等故障，或者传感器发出被检测电源的各种故障信号时，监控设备发出声光报警信号。
记录存储查询功能
当发生过压、欠压、错相、过流故障报警或通讯、电源故障时，系统将故障报警部位、故障信息、故障报警时间等信息存储在数据库中，当故障报警解除、排除故障时，同样予以记录。
主备电源切换功能
当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作；当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。
4.5 防火门监控子系统
综合管廊按200米一个防火分区设计，防火分区两端设置防火门。防火门监控系统采用消防二总线将具有通信功能的监控模块相互连接起来，用于监测和控制防火门状态，当防火门发生异常位置信号时，防火门监控器能发出故障报警信号，指示故障报警部位并保存故障报警信息。发生火灾时，关闭事故区域所有常开防火门，防止烟雾向安全区域扩散。
4.5.1 防火门监控子系统设备选型
4.5.2 防火门监控子系统功能
消防联动功能
本系统可与火灾自动报警系统联动，当发生火情时，可接收火灾报警系统发出的信号，并通过总线，将指令发布到每个终端，自动关闭所有常开防火门，隔离火源和烟雾。
控制输出功能
当接收到火灾自动报警系统的信息时，控制输出继电器闭合，当报警消除后，控制输出继电器释放。
远程监控功能
当监控距离较远时，可采用区域分机延长通讯距离和供电距离，并将监控信息上传至监控器，监控器可对区域分机下监控模块进行远程监控和复位。
4.6 消防应急照明和疏散指示系统
管廊距离比较长，空间狭小，200米设置一个防火分区，一旦发生火灾，通过消防应急照明和疏散指示灯具指引快速疏散。
每个防火分区灯具数量较少，但是距离比较长，在每个防火分区设置小功率集中电源，通过光纤和控制器通讯，由于管廊特殊环境，灯具需要具备IP65以上防护等级，在燃气舱还需要防爆灯具。
4.6.1 消防应急照明和疏散指示系统设备选型
4.6.2 消防应急照明和疏散指示系统功能
消防联动
本系统与火灾自动报警系统无缝对接，当发生火灾时，及时得到火灾信息，系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。
故障报警
本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来，当监控系统中的设备及灯具发生短路、断路等故障时，控制器能发出故障报警信号，指示故障报警地点并保存故障报警信息，很大限度地保障了电气安全的可靠性。
系统监控
控制器可对系统内部的所有组件工作状态进行24小时监控，实时检测其工作状态是否正常，包括集中电源、分配电装置、灯具，火灾报警时，能迅速发出指令，控制灯具的显示状态。
系统自检
自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检，定期检查电路故障，消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声；月检方式为上电24H后，每隔30天应急工作30~180秒；年检方式为每年应急工作时间不少于30min。
记录查询
当系统发生应急启动、故障等事件时，控制器能自动记录事件类型，事件发生时间，事件发生区域以及事件的详细信息，可在日志记录中自定义查询日期及范围，控制器能存储事件记录超过10000条。
导光流
控制器可通过软件界面设置灯具顺序闪亮的频率，2～32Hz可设。
4.7 水泵风机控制系统
管廊内部有数量众多的水泵和通风排烟风机，用于维护管廊内部正常环境。
联动排水：集水坑内水位超过设定水位时启动水泵排水，水位下降到正常水位时停泵。
联动排烟/气系统：每段防火分区设置有排风及排烟/气系统，正常时用于排风。当确认探测到火灾/可燃气体时，自动启动风机排烟/气。
4.7.1 水泵风机控制系统设备选型
4.7.2 水泵风机联动控制系统功能
网关ANet-2E4SM内置嵌入式系统，可以设定控制逻辑，检测到设定的条件后通过控制输出启动或停止风机水泵等设备。
4.8 管廊动环监控子系统
管廊动环监控系统采集管廊内部配电箱柜电气参数，在综合管廊内的每个防火分区内出入口和通风口处安装气体（O2、CH4、H2S）、温度、湿度、烟雾、水位、水浸等监测传感器，数据可以上传综合监控系统，并可以和风机水泵等执行设备联动。
配电柜电气参数采集
DTSD系列产品采用DIN35mm导轨式安装结构，体积小巧，能测量电能及其他电参量，可进行时钟、费率时段等参数设置，精度高、可靠性好、性能指标符合国标GB/T17215-2002、GB/T17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，并且具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
气体探测器
气体探测器是一种检测可燃、有毒有害气体浓度的仪器。适用于存在可燃或有毒气体的危险场所，能长期连续检测空气中被测气体爆炸下限以内的含量，并通过无线或者RS485通信将实时浓度传输到监控平台。
温湿度传感器
温湿度传感器用于环境温湿度检测，通过RS485接口把数据上传至监控平台。
