SMA连接器是一种广泛应用的半精度超小型射频和微波连接器，特别适合用于频率高达18 GHz及更高的电子系统中的射频连接。SMA连接器有多种类型，包括公头、母头、直头、直角和隔板配件等，能够满足各种需求。其超小尺寸使得它即使在相对较小的电子设备中也能被广泛使用。

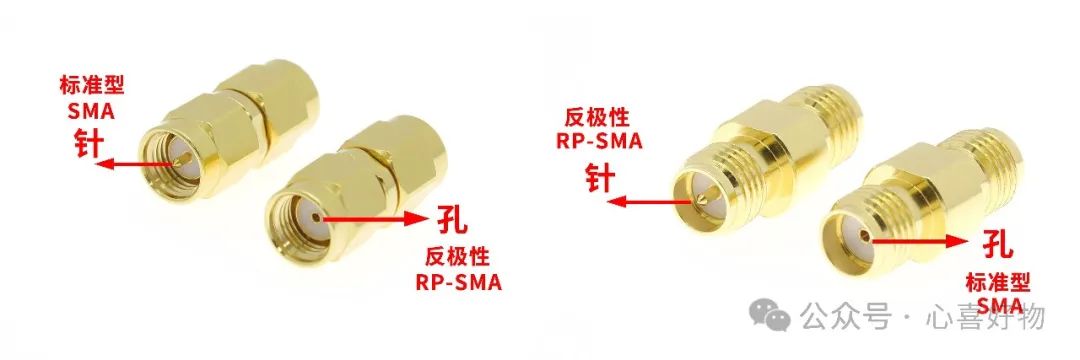

一、SMA连接器的介绍

SMA通常用于在电路板之间提供RF连接，许多微波元件包括滤波器，衰减器，混频器和振荡器。连接器具有带螺纹外部连接接口，该接口具有六边形形状，允许用扳手拧紧。可以使用特殊的扭矩扳手将它们拧紧到正确的密封性，从而可以在不过度拧紧的情况下实现良好的连接。

第一个SMA连接器设计用于141半刚性同轴电缆。最初的SMA连接器可称为最小连接器，因为同轴电缆的中心形成了连接的中心引脚，无需在同轴中心导体和特殊连接器中心引脚之间进行过渡。

它的优点是电缆电介质直接连接到界面而没有气隙，缺点则是只能进行有限数量的连接/断开循环。然而，对于使用半刚性同轴电缆的应用，这不太可能是一个问题，因为安装通常在初始组装后固定。

二、SMA连接器的性能

SMA连接器设计为具有恒定的，在连接器上具有50欧姆的阻抗。SMA连接器最初设计和指定用于高达18 GHz的工作，尽管有些版本的顶级频率为12.4 GHz，有些版本指定为24或26.5 GHz。更高的频率上限可能需要以更高的回波损耗运行。

通常，SMA连接器具有比高达24 GHz的其他连接器更高的反射系数。这是由于难以精确地固定电介质支撑，但是尽管存在这种困难，一些制造商已经设法适当地克服了这个问题，并且能够将它们的连接器指定为26.5GHz的操作。

对于柔性电缆，频率限制通常由电缆而不是连接器决定。这是因为SMA连接器所接受的电缆很小，并且它们的损耗自然远大于连接器的损耗，特别是在它们可能使用的频率上。

三、SMA连接器的额定功率

在某些情况下，SMA连接器的额定功率可能很重要。决定配合同轴连接器平均功率处理能力的关键参数是它能够传递高电流并保持热升温到适中的温度。

加热效果主要由接触电阻引起，这是接触表面积和接触垫在一起的方式的函数。一个关键区域是中心触点，这些触点必须正确形成并很好地配合在一起。还应注意，平均额定功率随频率降低，因为电阻损耗随频率增加。

SMA连接器的功率处理数据在制造商之间差异很大，但有些数字表明有些可以在1GHz下处理500瓦，在10 GHz时下降到略低于200瓦，不过这也是测定数据，可能实际更高一些。

SMA连接器原理

SMA连接器的结构包括内芯、外套和外部接地部件三个部分。其中内芯和外套是连接两个电路的主要部分，内芯位于外套内部，并通过一个很小的孔与外界相连。当两个SMA连接器插在一起时，它们的内芯和外套部分会彼此重合，从而实现电路的连接。
