PCB 天线 50 欧阻抗匹配设计全解析：从原理到实战优化

电子资讯|Electronic information|

2025-07-04 11:15:56 570

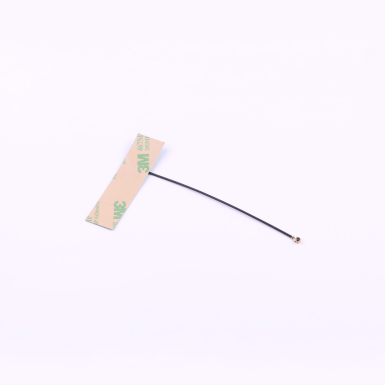

在无线通信系统中，PCB 天线作为信号收发的关键部件，其性能表现直接影响设备通信质量。而 50 欧阻抗匹配是确保 PCB 天线高效传输信号的核心要素，若阻抗不匹配，将导致信号反射、损耗增加，传输效率大幅降低。本文将深入剖析 PCB 天线 50 欧阻抗匹配设计的原理、方法、优化策略及常见问题解决方案，助你掌握这一关键技术。

一、50 欧阻抗匹配的核心原理

（一）阻抗匹配的意义

阻抗是电路对电流的阻碍作用，包含电阻、电感和电容产生的阻碍。在 PCB 天线系统中，天线自身阻抗与射频前端电路的阻抗需保持一致，通常为 50 欧，才能实现最大功率传输，减少信号反射。简单来说，阻抗匹配就像水管的接口，只有口径一致，水流（信号）才能顺畅通过，否则会出现 “回流”，造成能量浪费。

（二）信号反射与驻波比

当 PCB 天线阻抗与 50 欧不匹配时，部分信号会反射回发射端，产生驻波。驻波比（VSWR）是衡量阻抗匹配程度的关键指标，驻波比越接近 1，说明匹配效果越好；驻波比大于 2 时，信号损耗显著增加。例如，驻波比为 3 时，约有 25% 的信号能量被反射，严重影响天线性能。

二、PCB 天线 50 欧阻抗匹配设计方法

（一）基于天线结构的优化

1. 调整天线尺寸：通过改变 PCB 天线的长度、宽度、弯折角度等结构参数，可调整其阻抗。以倒 F 天线为例，缩短天线臂长度会使阻抗减小，增加长度则使阻抗增大。设计时需借助专业仿真软件（如 ADS、HFSS），建立天线三维模型，模拟不同尺寸下的阻抗变化，逐步优化至接近 50 欧。

2. 改变馈电点位置：馈电点位置对天线阻抗影响显著。将馈电点向天线末端移动，阻抗增大；向接地端移动，阻抗减小。在实际设计中，可在天线不同位置设置多个测试点，测量阻抗值，找到最接近 50 欧的馈电点位置。

（二）添加匹配网络

1. π 型匹配网络：由两个电容和一个电感组成，形似希腊字母 “π”。通过合理选择电容和电感的参数，可有效调整天线阻抗。例如，在 2.4GHz 的 PCB 天线中，使用 1.8nH 的电感和两个 15pF 的电容组成 π 型网络，能将天线阻抗从 75 欧匹配至 50 欧。

2. T 型匹配网络：由两个电感和一个电容构成，适用于阻抗变化范围较大的情况。在设计时，需根据天线初始阻抗和目标阻抗，计算电感和电容的具体数值，可通过公式计算或使用 Smith 圆图辅助设计。

（三）借助专业软件辅助设计

1. ADS（Advanced Design System）：是一款功能强大的电子设计自动化软件，可对 PCB 天线进行建模和仿真分析。在 ADS 中，输入天线结构参数和材料属性，通过谐波平衡法、矩量法等算法，快速计算天线阻抗和驻波比，并提供优化建议。

2. HFSS（High Frequency Structure Simulator）：基于有限元分析方法，能精确模拟天线在三维空间中的电磁特性。利用 HFSS 对 PCB 天线进行仿真，可直观查看阻抗分布、电场和磁场强度，帮助工程师优化天线结构和匹配网络设计。

三、PCB 天线 50 欧阻抗匹配优化策略

（一）优化 PCB 布局布线

1. 减少干扰源影响：在 PCB 板上，将天线与电源模块、数字电路等干扰源保持足够距离，至少间隔 10mm 以上。同时，避免天线附近存在高速信号线，防止电磁干扰影响天线阻抗特性。

2. 优化接地设计：良好的接地是实现阻抗匹配的基础。为天线设计独立的接地平面，增加接地过孔数量，并确保接地路径短而宽。可采用大面积铺铜作为接地层，降低接地阻抗，减少信号反射。

（二）选择合适的材料

1. 介质基板：介质基板的介电常数、损耗角正切值等参数对天线阻抗有重要影响。优先选择介电常数稳定、损耗低的材料，如 Rogers 系列板材。例如，Rogers 4350B 板材的介电常数为 3.48，损耗角正切值仅 0.0037，能有效提高天线阻抗匹配精度。

2. 金属线路：金属线路的厚度和宽度也会影响天线阻抗。适当增加铜箔厚度，可降低线路电阻，减少信号损耗；调整线路宽度，可微调天线阻抗。一般来说，较宽的线路会使阻抗降低，较窄的线路则使阻抗升高。

四、常见问题与解决方案

（一）驻波比过高

若实测驻波比大于 2，首先检查天线结构是否与设计一致，是否存在加工误差。若结构无误，可尝试调整匹配网络参数，或在匹配网络中增加可调电容、电感，通过实际测试逐步优化。此外，检查 PCB 板的接地是否良好，有无虚焊、短路等问题。

（二）阻抗偏移

当天线阻抗偏离 50 欧时，若偏差较小，可微调匹配网络参数；若偏差较大，需重新审视天线结构设计，调整天线尺寸或馈电点位置。同时，检查材料参数是否准确，是否因材料批次差异导致阻抗变化。

（三）温度影响

部分 PCB 天线在温度变化时，阻抗会发生漂移。可选用温度系数低的材料，如陶瓷基板，或在设计时预留温度补偿电路，通过热敏电阻、可变电容等元件，自动调整匹配网络参数，抵消温度对阻抗的影响。

五、总结

PCB 天线的 50 欧阻抗匹配设计是一项综合性技术，需要深入理解原理，灵活运用设计方法和优化策略，并解决实际应用中可能出现的问题。通过合理调整天线结构、添加匹配网络、优化 PCB 布局布线和选择合适材料，结合专业软件辅助设计，可实现高效的阻抗匹配，提升 PCB 天线的信号传输性能。
