板到线连接器：解析电子设备连接的核心枢纽

电子资讯|Electronic information|

2025-04-24 15:25:24 890

在现代电子设备复杂的电路系统中，板到线连接器扮演着至关重要的角色，它是实现印刷电路板（PCB）与线缆之间稳定电气连接的关键组件。无论是消费电子产品、工业自动化设备，还是航空航天等高精尖领域，板到线连接器的性能直接影响着整个系统的稳定性与可靠性。本文将深入探讨板到线连接器的定义、类型、应用场景、技术优势以及未来发展趋势，为您全面解析这一电子设备连接的核心枢纽。

一、板到线连接器的定义与基本原理

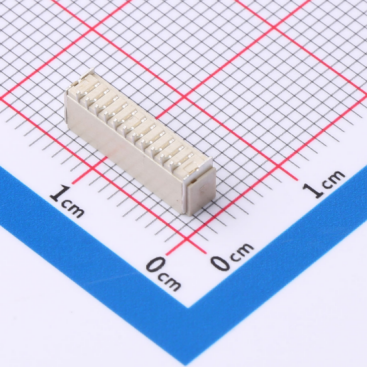

板到线连接器，顾名思义，是用于实现印刷电路板与外部线缆之间电气连接和机械固定的装置。其基本工作原理是通过特定的接口设计，将电路板上的电气信号或电源，安全、高效地传输到线缆上，反之亦然。这些连接器通常由插头（一般安装在线缆端）和插座（固定在电路板上）两部分组成，通过插合的方式实现可靠连接。板到线连接器内部的金属接触件是完成电气导通的核心部件，它们采用高导电性的金属材料，如铜合金，并经过特殊的表面处理，以降低接触电阻，增强抗腐蚀能力，确保信号和电力传输的稳定性。

二、板到线连接器的主要类型

（一）按连接方式分类

1. 压接式连接器：这种连接器通过专用的压接工具，将线缆导体与连接器的接触件紧密压合在一起，形成牢固的电气连接。压接式连接器具有连接可靠、机械强度高的优点，广泛应用于对连接稳定性要求较高的工业设备和汽车电子领域。

1. 焊接式连接器：焊接式板到线连接器是将线缆导体与连接器的接触件通过焊接工艺进行连接。其优势在于连接的电气性能良好，信号传输稳定，常用于对信号质量要求严格的通信设备和高端电子产品中。不过，焊接过程对工艺要求较高，需要专业的焊接设备和技术人员操作。

1. 插拔式连接器：插拔式连接器是最为常见的类型之一，它通过插头与插座的直接插拔实现连接与分离。这种连接器具有安装便捷、易于维护的特点，在消费电子产品、计算机设备中应用十分广泛。例如，电脑主机内部的各种线缆与主板之间的连接，大多采用插拔式连接器。

（二）按接触件类型分类

1. 针座式连接器：由插针和插座组成，插针一般安装在线缆端，插座固定在电路板上。针座式连接器的接触件数量和间距可以根据不同的应用需求进行定制，适用于多种信号和电源的传输场景，在工业控制、仪器仪表等领域应用较多。

1. 弹簧式连接器：利用弹簧的弹性压力实现接触件之间的紧密连接，这种连接器具有良好的抗震性能和接触可靠性，能够在恶劣的环境条件下保持稳定的电气连接，常用于航空航天装备等对环境适应性要求高的领域。

三、板到线连接器的广泛应用场景

（一）消费电子领域

在智能手机、平板电脑、笔记本电脑等消费电子产品中，板到线连接器用于连接主板与各种外部组件，如电池、显示屏、摄像头、扬声器等。随着消费电子产品向轻薄化、小型化方向发展，对板到线连接器的体积、重量和性能提出了更高的要求，小型化、高集成度的连接器成为市场主流。例如，Type-C 连接器因其小巧的体积、支持正反插拔以及高速数据传输和大功率充电等特性，在智能手机和笔记本电脑中得到广泛应用。

（二）工业自动化领域

在工业自动化设备中，板到线连接器承担着连接控制电路板与各种传感器、执行器、电机等设备的重要任务。工业环境通常存在高温、潮湿、振动、电磁干扰等恶劣条件，因此要求连接器具备高可靠性、强抗干扰能力和良好的机械性能。例如，在自动化生产线的 PLC 控制系统中，板到线连接器需要确保信号的准确传输，以保证生产线的稳定运行。

（三）汽车电子领域

汽车电子系统中，板到线连接器用于连接汽车的各种电子控制单元（ECU）、传感器和电气设备。随着汽车智能化、电动化的发展趋势，汽车内部的电子设备数量不断增加，对连接器的需求也日益增长。汽车用板到线连接器不仅要满足电气性能和机械性能的要求，还需具备良好的耐候性和阻燃性，以确保在复杂的汽车运行环境中安全可靠地工作。

四、板到线连接器的技术优势

1. 灵活布线：板到线连接器使得电路板与线缆之间的连接更加灵活，方便进行布线设计。在电子设备的组装过程中，可以根据实际需求调整线缆的长度和走向，优化设备内部的空间布局，提高设备的集成度和可靠性。

1. 便于维护与升级：当电子设备出现故障时，通过板到线连接器可以快速定位和更换故障部件，大大缩短维修时间。此外，在设备进行技术升级时，只需更换相应的连接器和线缆，即可实现新功能的添加，降低设备升级成本。

1. 提高生产效率：标准化的板到线连接器设计，使得电子设备的组装过程更加规范化和自动化。生产线上可以采用自动化设备进行连接器的安装和连接，提高生产效率，减少人工操作带来的误差和不良率。

五、板到线连接器的未来发展趋势

1. 小型化与高密度化：随着电子设备不断向小型化、轻薄化方向发展，对板到线连接器的尺寸和体积要求越来越小，同时需要在有限的空间内实现更多信号和电源的传输，因此小型化、高密度化成为未来连接器的重要发展趋势。

1. 高速传输与高频性能提升：在 5G 通信、大数据、云计算等技术的推动下，电子设备对数据传输速度和信号质量的要求越来越高。板到线连接器需要具备更高的传输速率和更好的高频性能，以满足高速数据传输的需求。

1. 智能化与集成化：未来的板到线连接器将不仅仅是简单的电气连接部件，还可能集成更多的功能，如信号检测、故障诊断、电源管理等，实现智能化和集成化，为电子设备的智能化发展提供支持。

板到线连接器作为电子设备连接的核心枢纽，在现代电子技术领域发挥着不可替代的作用。随着科技的不断进步，板到线连接器将持续创新和发展，以适应不断变化的市场需求和技术挑战。无论是电子工程师、设备制造商，还是对电子技术感兴趣的爱好者，了解板到线连接器的相关知识，都有助于把握电子行业的发展脉搏，推动电子技术的进一步发展。
