RF PCB或射频印刷电路板是指设计用于在一定频率范围内接收和发送无线电信号的专用类型的PCB。这些板是各种现代电子和通信系统的骨干，包括移动电话、雷达系统、GPS设备和无线网络。与日常的同类产品不同，RF PCB在高频下工作，需要细致的设计，特定的材料和专门的制造技术。

本文深入研究了RF PCB的世界，探讨了确保信号完整性的设计考虑因素，最大程度地减少信号损失的材料以及使这些高性能电路板栩栩如生的复杂工艺。通过了解这些方面，我们对在无线世界中连接我们的设备背后的复杂性和独创性有了更深入的了解。

了解RF PCB

RF PCB与标准PCB的区别在于它们处理高频信号的能力，其范围可以从500 MHz至2 GHz和超越。此功能对于最大限度地减少信号损失和确保宽频率范围内的信号完整性至关重要。RF PCB设计和制造需要精确控制介电常数和损耗角正切，以获得最佳的高频性能。

在高速RF PCB中，特定via类型像盲孔和通孔技术一样，用于最大程度地减少信号损失并保持受控的阻抗。此外，接地平面在最小化噪声和确保RF迹线的稳定基准方面起着至关重要的作用。

频率在RF PCB应用中的重要性不能被夸大。高频信号更容易丢失，需要仔细考虑PCB布局,材料的选择，以及组件的放置，以最大程度地减少信号衰减和电磁干扰 (EMI)。例如，基板材料的选择在确定电路板传输RF信号的效率方面起着关键作用。优选具有低介电常数和损耗角正切的材料以减少信号损耗并支持更高频率的应用。

RF PCB在现代技术中至关重要无线通信是必不可少的。这些包括但不限于移动通信设备、雷达系统、GPS单元、无线网络设备和卫星通信系统。RF PCB有效管理高频信号的能力使其在开发和操作这些技术中不可或缺。

RF PCB的关键部件

RF PCB通常由天线，滤波器和放大器组成，每个都具有单独的RF功能。天线对于发射和接收电磁信号至关重要。它们在PCB上的设计和位置是影响整个系统范围和效率的关键因素。过滤器在选择和隔离感兴趣的频率方面发挥着至关重要的作用，确保设备在其指定的频带内运行，同时拒绝不需要的信号。放大器,另一方面，用于增加弱信号的强度，确保可以有效地处理它们，而不会被噪声淹没。

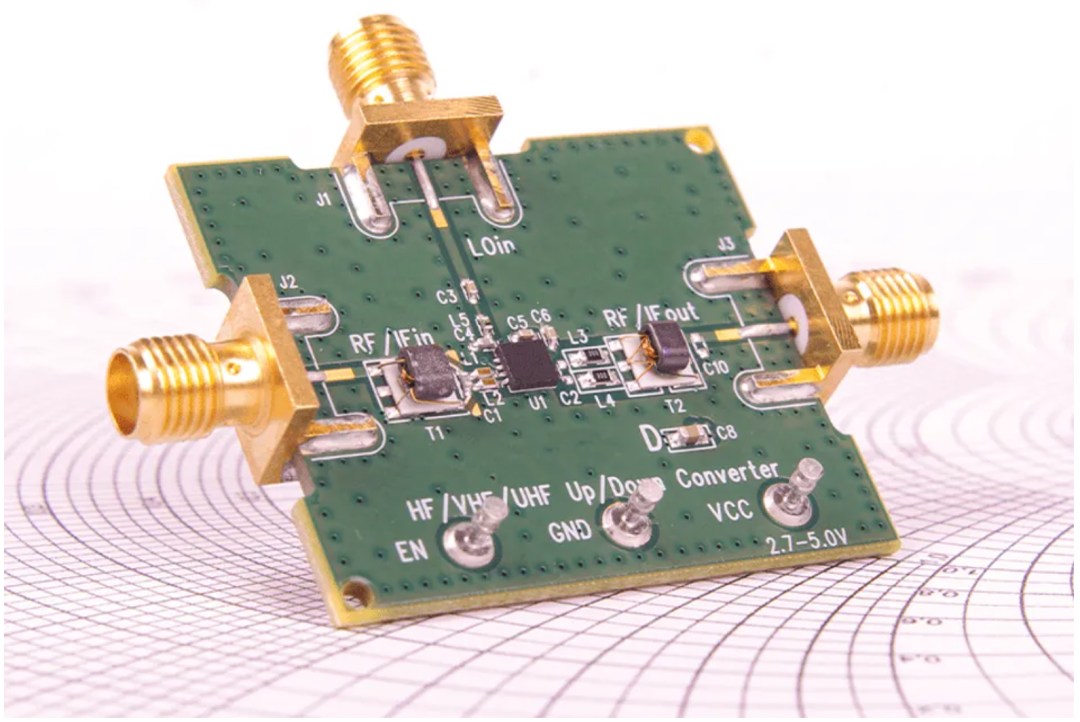

PCB上的射频天线连接

RF PCB内的每个部件工作以实现期望的功能。例如，在无线通信设备中，天线接收进入的RF信号，该信号然后通过滤波器以隔离感兴趣的信号。经滤波的信号然后可以被放大到合适的水平以供设备的电路处理。组件的这种相互作用经过精心设计，以优化RF系统的性能，同时考虑了信号强度，带宽和干扰等因素。

RF PCB背后的科学

电磁波传播：RF信号作为电磁波在PCB迹线上传播。这些波由一起传播的电场和磁场组成。迹线几何形状的设计、层之间的介电材料以及周围环境都影响这些波如何传播。

信号完整性：在RF应用中，保持干净和无失真的信号是至关重要的。信号完整性是指信号在PCB上从其源传播到其目的地的能力，而失真或损失最小。阻抗失配、串扰和信号衰减等因素会严重降低信号完整性。

受控阻抗：阻抗是信号沿导体行进时遇到的对立面。在RF PCB中，保持受控的阻抗是至关重要的。与所需阻抗的偏差可能导致信号反射，从而导致功率损耗和数据失真。微带设计涉及仔细考虑迹线宽度、衬底性质和厚度以实现期望的阻抗。

高频材料：标准FR4材料,通常用于日常PCB，在高频下会出现问题。RF PCB通常利用专门的基材具有较低的介电常数，以最大程度地减少信号损失。这些材料，如PTFE (聚四氟乙烯)，Rogers RT Duroid或Taconic，为高频应用提供了出色的电气性能。

信号丢失机制：几种机制导致高频下RF PCB上的信号损失。这些包括：

导体损耗：由于铜迹线本身的电阻，一些信号功率作为热量耗散。
介质损耗：层之间的介电材料也吸收一些信号能量。
辐射损失：如果未被适当地包含，则信号能量的一小部分可以从迹线辐射出去。

通过了解信号传播、阻抗控制和材料特性背后的科学原理，RF PCB设计人员可以创建实现无缝无线通信的高性能电路板。

RF PCB中使用的材料

RF PCB的制造利用各种材料，每种材料都针对其满足高频应用的特定特性进行选择。普通材料包括FR4，罗杰斯材料，聚四氟乙烯，烃类树脂，和陶瓷基板。

FR4是PCB制造中使用的标准材料，因为它具有成本效益和较低频率下的良好性能。但是，它的高介电常数和损耗角正切使其不太适合高频RF应用，因为它会导致明显的信号损耗和色散。

罗杰斯材料用于RF PCB

罗杰斯材料是一组高频层压板，提供比fr4更低的介电常数和损耗角正切。这些特性使罗杰斯材料成为RF PCB的绝佳选择，因为它们可以显著减少信号损失并支持更高的频率范围。罗杰斯材料表现出低吸湿性，有助于其在变化的环境条件下稳定的电性能。

聚四氟乙烯,以其极低的介电常数和损耗角正切而闻名，是另一种首选的RF PCB材料特别是在需要高频的应用中。特氟龙出色的电气性能确保最小的信号损失和相移，使其成为关键射频应用的理想选择。然而，Teflon的柔软性和高成本可能会给PCB制造带来挑战，并限制其在特定的高性能应用中的使用。

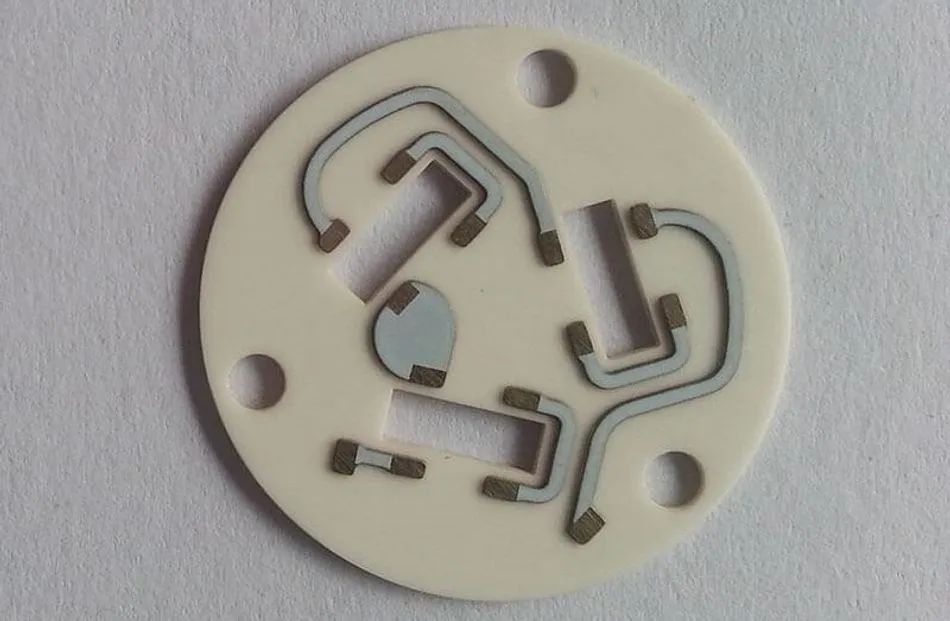

PCB中的陶瓷基板

陶瓷基板具有高导热性、优异的介电性能和卓越的机械稳定性，适用于高功率射频应用。它们承受高温并在热应力下保持稳定的电性能的能力在需要考虑散热的应用中特别有益。

材料的选择在RF PCB设计中具有重要的性能影响。虽然FR4对于较低频率或不太关键的应用可能是足够的，但是Rogers材料、Teflon和陶瓷基板的优异电性能使它们更适合于高频、高性能应用。PTFE具有较高的热膨胀系数 (CTE)，因此在RF PCB中使用时需要仔细考虑设计。这些材料之间的决定涉及针对特定应用需求的成本、性能和可制造性之间的权衡。

RF PCB的设计注意事项

阻抗匹配是RF PCB设计的关键方面。不匹配会导致信号反射，从而导致功率损耗并进一步降低系统性能。PCB走线阻抗应匹配射频元件的阻抗，通常50 或75欧姆。实现这一目标需要精确计算和调整迹线宽度、衬底的介电常数和PCB的厚度。

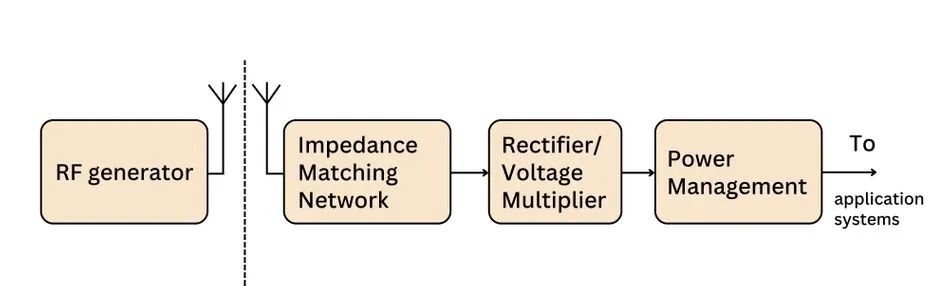

射频能量收集系统

设计对于高频，引入了若干挑战，诸如信号损失和串扰。信号损失由于材料的固有电阻而发生，并且可能因更高的频率而加剧。这可能导致趋肤效应，其中交流电倾向于在导体的表面上流动，从而增加有效电阻。串扰是另一个问题，其中来自一个迹线或组件的信号无意中与另一个耦合，导致干扰和潜在的数据损坏。这在RF PCB中尤其成问题，因为高频信号可以更容易地耦合在紧密间隔的导体之间。

的布局和元件放置在RF PCB上对于最佳性能也至关重要。组件的放置必须考虑信号路径，并最大程度地减少高频信号必须传播的距离，以减少损耗和干扰的机会。此外，布局必须考虑敏感组件的隔离，以防止串扰和可能辐射或拾取信号的无意天线的产生，从而导致进一步的干扰。

仿真和建模

在设计RF PCB时，仿真和建模工具是必不可少的。这些工具，如高频结构模拟器 (HFSS)和高级设计系统 (ADS),允许设计人员创建虚拟电路模型，并在构建任何物理原型之前预测它们的行为方式。它们可以模拟PCB内的电磁场和信号相互作用，从而深入了解潜在问题，例如阻抗不匹配，信号完整性问题和电磁兼容性 (EMC) 问题。

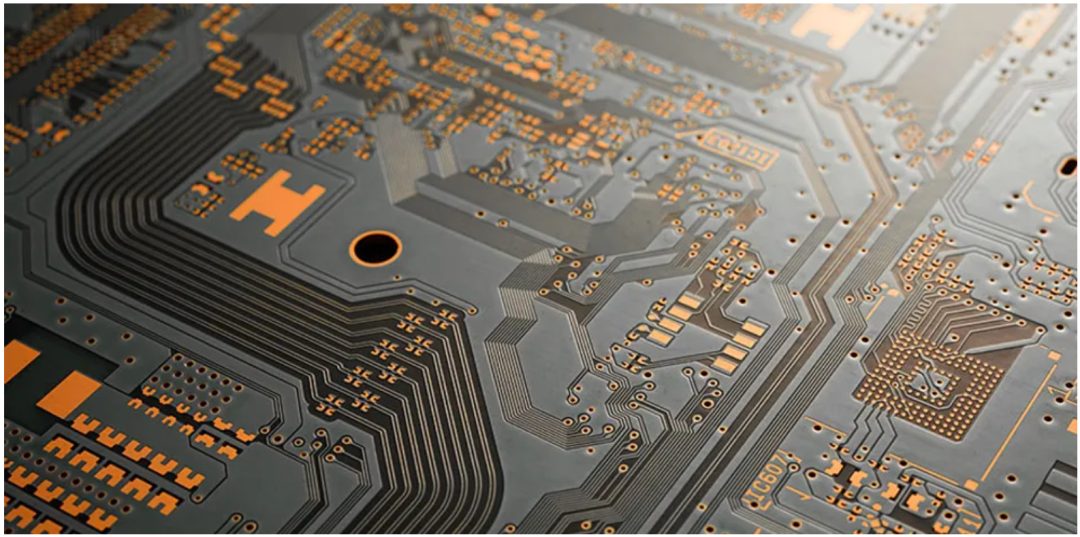

RF PCB模块

仿真通过允许设计人员迭代地测试和改进其设计来帮助预测和减轻设计问题。例如,它们可以调整走线宽度和间距，修改RF PCB堆叠，并虚拟地重新定位组件，以查看这些变化如何影响阻抗，信号损耗和串扰。此过程有助于在进入制造阶段之前优化性能设计。

在仿真过程中通常分析的参数包括S参数,它描述了射频和微波频率下的信号行为，包括反射和透射系数。其他参数包括电压驻波比 (VSWR),这是一种特性阻抗匹配的度量，以及电磁场，以评估辐射的潜力和对外部干扰的敏感性。通过分析这些设计指南，工程师可以做出明智的决策，以提高最终RF PCB的性能和可靠性。

原型设计和测试

原型设计RF PCB是一个多步骤的过程，从创建详细设计开始，然后用于制造物理原型。初始步骤涉及将PCB布局转移到基板上，然后蚀刻掉多余的材料以创建必要的迹线和图案。然后将组件放置并焊接到板上，手动进行简单的原型设计或使用自动化过程进行更复杂的设计。组装完成后，原型将进行初步检查以检查制造缺陷。

常见测试要评估RF性能，包括要测量的网络分析S参数,其中提供了有关RF PCB如何响应不同频率的信息。时域反射计 (TDR) 测试用于评估阻抗均匀性并定位不连续或阻抗不匹配。屏蔽效能试验还可以进行以确定PCB可以防止外部电磁干扰的程度。[6] 此外，热测试确保电路板在预期的工作温度范围内可靠运行。

迭代测试和优化在RF PCB的设计过程中至关重要。对原型的初始测试通常会发现可以改善性能的领域，例如减少信号损失或减轻串扰。这些发现导致设计的修改，例如调整跟踪宽度或更改布局以改善组件之间的隔离。然后生产和测试后续原型，重复直到设计满足所有性能标准。这种迭代方法可确保最终的RF PCB设计在投入批量生产之前尽可能高效可靠。

制造工艺

RF PCB的制造工艺与标准印刷电路板制造工艺相似，但需要更高的精度，并需要考虑高频应用的因素。首先，要选择符合射频应用所需电气性能（如低介电常数和损耗正切）的合适基板材料。然后使用光刻技术将设计转移到基板上，在基板上涂敷光刻胶，并通过掩膜将其暴露在紫外线下，从而确定电路的图案。

层对准和蚀刻精度在RF PCB制造中至关重要，因为这些板的工作频率很高。顶层和底层之间的未对准可导致阻抗失配和信号完整性问题，显著影响最终产品的性能。类似地，必须小心地控制蚀刻工艺以确保迹线的宽度和间距精确到设计规格。仔细的叠层设计对于实现所需的电气性能和信号路由至关重要。

射频元件的焊接和组装存在独特的挑战，这主要是由于这些组件对热量的敏感性以及如果安装不当可能会导致信号衰减。通常采用先进的焊接技术，例如回流焊接，以确保可靠的连接，同时最大程度地减少组件上的热应力。在RF设计中，需要设计电源接口以最小化噪声并确保稳定的功率输送。此外，必须精心计划组件的放置，以减少串扰和电磁干扰的风险，由于所涉及的高频信号，这在RF PCB中可能更加明显。

质量控制和可靠性

RF PCB制造涉及大量检测技术，如自动光学检测 (AOI) 和 X 射线检测，用于检测基板、迹线和焊点中可能影响电路板功能的任何缺陷。电气测试包括用于阻抗鉴定的时域反射仪 (TDR) 和用于测量 S 参数的网络分析，以验证印刷电路板的性能是否符合设计要求。

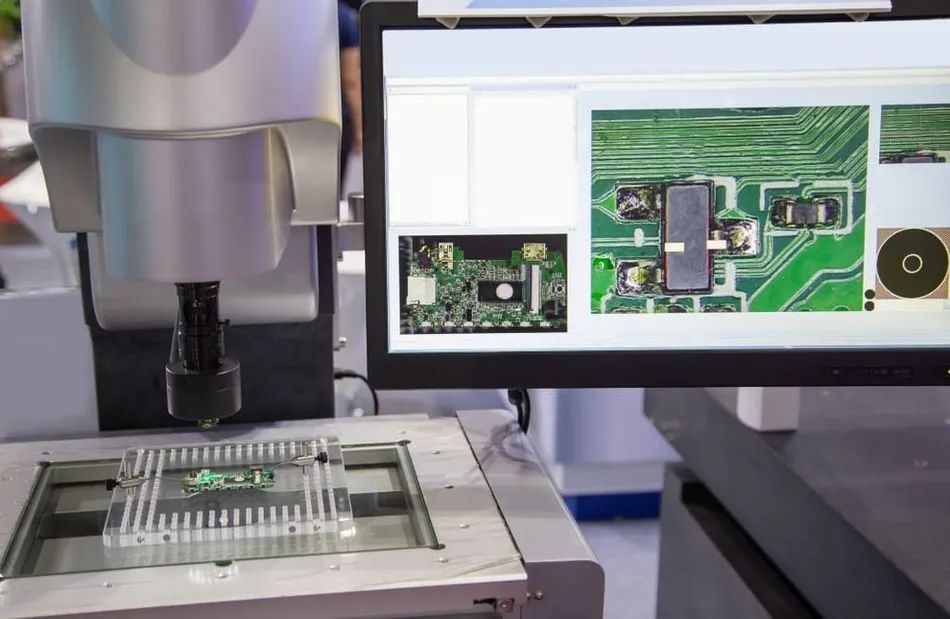

PCB组装的自动光学检测 (AOI)

RF PCB特有的可靠性问题包括与信号完整性有关的问题，如相位噪声、谐波失真和互调失真。这会降低传输或接收信号的质量。为了解决这些问题，制造商在设计和制造过程中尽量减少噪音和干扰源。这包括使用电气性能稳定的材料，设计优化信号路径和屏蔽的布局。

常见故障模式在RF PCB中，通过设计优化、材料选择和制造控制来防止诸如焊点失效、迹线分层和电介质击穿。例如,使用耐高温基板可以降低分层的风险，同时仔细控制焊接过程可以防止焊点故障。

通过遵守这些质量控制措施，路由策略和可靠性实践，制造商可以生产满足当今先进通信系统所需的高标准的RF PCB。

RF PCB中的先进技术

射频中的新兴技术和材料PCB设计制造业正在为性能和功能设定新的基准。其中一个重要的进步是使用液晶聚合物 (LCP)基板，在高频下提供卓越的电性能，包括低介电常数和损耗角正切，以及高热稳定性。这种材料特别适合应用在极高频 (EHF),包括毫米波 (mmWave) 技术用于5g通信和汽车雷达系统。

另一个值得注意的进步是增材制造技术的发展，例如3D打印射频电路和组件。该技术允许创建以前难以或不可能使用传统方法制造的复杂的三维结构。这些进步的潜在影响包括降低制造成本，提高设计灵活性以及有效生产小批量定制RF PCB的能力。

RF PCB领域正在进行的研究集中在进一步提高性能和减小射频组件和系统的尺寸上。这包括开发具有更低损耗特性的新材料，以及优化信号完整性和电磁兼容性的先进设计方法。未来的趋势可能包括将RF功能更多地集成到多层PCB中，从而为各种应用提供更紧凑，更高效的设计。

集成有源和无源元件

将有源和无源组件直接集成到RF PCB上的趋势是由对更紧凑、高效和成本效益设计的需求驱动的。这种方法，称为集成无源器件 (IPD)或集成无源和有源组件 (IPAC),涉及在PCB基板本身内嵌入诸如电阻器，电容器，电感器甚至晶体管之类的组件。

这种方法的益处包括减小的板尺寸和重量、由于更短的互连而提高的信号完整性、以及通过减少需要放置和焊接的分立元件的数量而降低的制造成本。此外，集成可以通过最小化寄生效应并改善设备的整体电磁兼容性来增强RF系统的性能。

然而，有源和无源组件的集成提出了若干挑战，包括制造过程的复杂性以及对专用材料和设备的需求。设计人员还必须考虑集成组件的热管理，因为嵌入式设备可能会产生需要有效散热的热量。

受益于集成组件的应用包括智能电话、可穿戴设备和空间非常宝贵的其他紧凑型电子设备。将射频组件集成到PCB中，使这些器件能够支持广泛的功能，包括无线通信、GPS和蓝牙连接，外形小巧。

灵活且可穿戴的RF PCB

柔性和可穿戴RF PCB的发展代表了电子领域的重大进步，使得能够创建符合各种形状并且可以穿戴在身体上的设备。这种灵活性是通过使用诸如聚酰亚胺或液晶聚合物 (LCP),既提供了射频应用所需的电气性能，又具有弯曲或挠曲而不断裂的能力。这些材料与柔性导电油墨或薄金属膜组合以产生RF信号传输所需的导电路径。

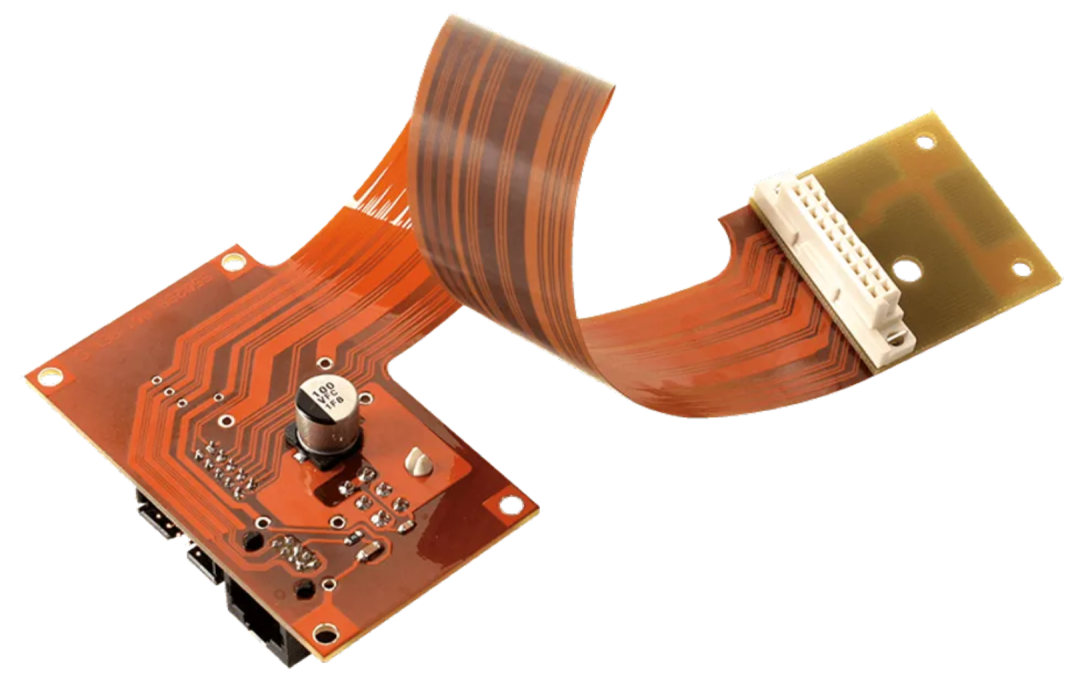

柔性RF PCB

柔性和可穿戴RF PCB的制造技术通常涉及卷对卷工艺或激光烧蚀，从而可以高效生产大量柔性电路。增材制造或3D打印的使用也正在成为一种为特定应用创建定制、按需灵活的RF PCB的方法。这些技术必须仔细地平衡对灵活性的需要与保持RF信号路径的完整性的要求，确保弯曲或挠曲不会显著影响性能。

柔性和可穿戴RF技术的应用和潜力是巨大的，从智能服装和可穿戴健康监视器到柔性智能手机和可折叠显示器。在医疗领域,灵活的RF PCB可用于创建可穿戴设备，以监视生命体征或提供针对性的治疗，从而在不限制佩戴者运动的情况下提供连续的健康监视。在消费类电子产品,将RF功能集成到柔性基板中的能力为能够适应用户需求和偏好的创新产品设计开辟了新的可能性。

柔性RF PCB的发展日新月异。新材料和新制造工艺不断突破极限。随着这些技术的成熟，我们可以期待更多创新、无缝的可穿戴设备与我们的生活完美融合。可穿戴技术的未来无疑是柔性的！

结论

从最小化高频信号损失所需的专用材料到保持信号完整性所需的精确设计考虑，RF PCB证明了当今通信系统所需的先进工程。讨论还涉及制造中的挑战和解决方案，强调精度和质量控制对确保可靠性能的重要性。展望未来，RF PCB技术的未来将受到新兴趋势的影响，例如有源和无源组件的集成，柔性和可穿戴PCB的发展。这还包括不断追求材料和技术，以突破高频应用中可能的界限。
