萨科微SL8205FC同步降压应用方案

2025-09-15 14:09:58 4

深圳市萨科微slkor（www.slkormicro.com）半导体有限公司技术骨干来自清华大学，以新材料新工艺新产品推动公司发展，掌握第三代半导体碳化硅功率器件技术。萨科微集电子产品的设计开发、生产和销售一体化的高新科技企业，为客户提供可靠的产品和配套的技术服务。

1.1 名称：萨科微SL8205FC同步降压应用方案

1.2 应用：汽车系统，存储，液晶电视，路由器，机顶盒，笔记本电脑

2.在1A5V输出功率下，效率可达95%；最大持续电流为5A，峰值负载电流能力为6A。

2.1 产品特点

■SL8205FC是一款同步降压型调节器集成电路，它将脉宽调制控制、上桥和下桥开关集成在同一芯片上，以最大程度减少开关过渡损耗和导通损耗。凭借超低的Rds(on)功率开关和高效的脉宽调制控制，该调节器集成电路能够同时实现最高的效率和最高的开关频率，从而最大程度地减少外部电感和电容的尺寸，从而实现最小化的解决方案占用面积。SL8205FC提供了诸如逐周期电流限制和热关断保护等保护功能。它会监测输出电压状况以进行故障保护。

■内部设有5V的参考电压(VCC)，用于为内部模拟电路和驱动电路供电。此引脚应通过一个 1uF 的陶瓷电容器接地旁路。此引脚可用于连接20mA 及以下的外部直流负载。

■SL8205FC设备有一个专用的使能控制引脚(EN)。只要输入电压足够高，就可以通过 EN 进行使能和禁用操作，该引脚采用正逻辑。其下降值为12伏。当EN下拉至低于12伏时，设备将进入最低的关机电流模式(小于4微安)。通过将外部RC与EN引脚相连，可以编程设定在驱动 EN为高电平时的延迟开启时间。

■欠压锁定(UVLO)机制的实施旨在防止设备在供电电压不足的情况下运行。该欠压锁定的上升值约为4V，具有0.2V的滞回电压。

2.2 采用软启动是为了防止在启动过程中转换器输出电压出现过冲现象。软启动是通过将一个电容器从软启动编程引脚连接至地来实现的。

3.工作温度范围：-40℃~85℃。

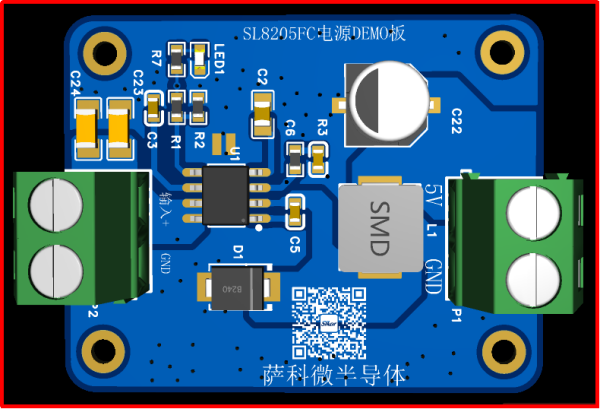

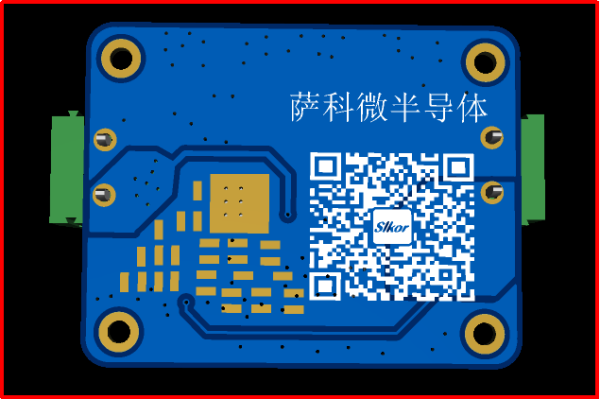

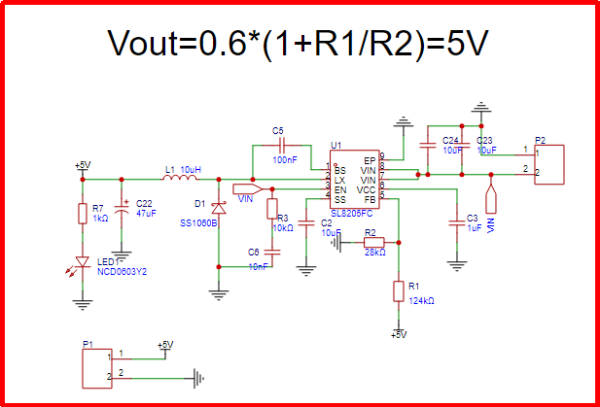

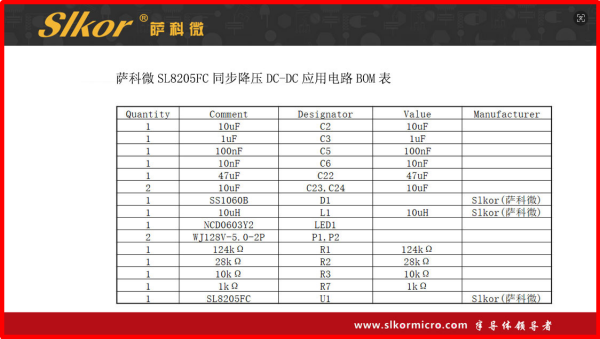

4.萨科微SL8205FC5A高效快速同步降压应用电路

萨科微SL8205FC同步降压应用方案1_副本

4.1应用原理：

SL8205FC是一款高效且快速的同步降压型直流-直流转换器，能够提供 5A的输出电流。其工作电压范围宽可在 4.5V 至 20V之间变化，并集成了主开关和同步开关，具有极低的 Rds(on)值，从而最大程度地减少了导通损耗。SL8205FC采用即时脉冲宽度调制(PWM)架构，能够在高降压应用中实现快速瞬态响应，并在轻载时保持高效率。此外，它在连续导通模式下以500kHz的恒定频率工作，以最大限度地减小电感和电容的尺寸。

在选择电感器时，有几项需要考虑的因素。

4.2选择电感以满足所需的纹波电流要求。建议将纹波电流设定为最大输出电流的约 40%。电感的

计算公式为: 9.15计算公式1
