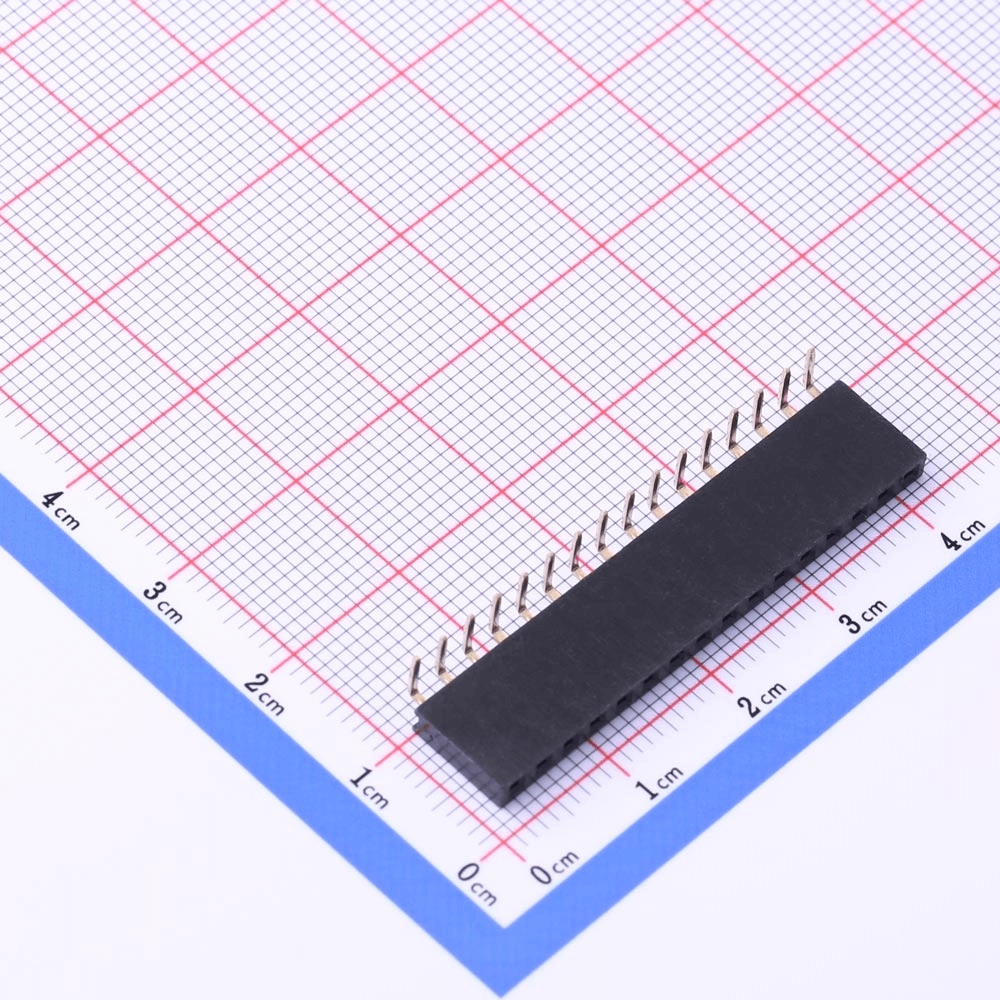

排母 U 型与 Y 型的区别：从结构到应用的深度解析

2025-08-20 14:27:39 0

在排母的细分品类中，U 型和 Y 型是两种常见的触点结构设计，却常常被忽视其差异。某通讯设备厂商因误用 Y 型排母替代 U 型，导致设备在振动环境下频繁断连；某消费电子工厂因未区分两者的接触特性，造成批量产品信号传输不稳定。本文从结构特征、接触原理、性能参数、适用场景等 6 大维度，详解排母 U 型与 Y 型的核心区别，附选型流程图与 3 大使用误区，帮你精准选择适配的排母类型。

一、核心区别：触点结构决定本质差异

U 型和 Y 型排母的命名源于金属触点的截面形状，这种结构差异直接影响接触方式和性能表现：

· U 型排母：金属触点呈 “U” 形凹槽结构，排针插入后与凹槽两侧的弹片接触，形成两点对称夹持。其触点弹片厚度通常为 0.2-0.3mm，凹槽开口宽度比排针直径小 0.1-0.2mm（确保插入后产生均匀的夹持力）。

直观特征：从侧面观察，触点呈 “Ω” 状（类似马蹄形），弹性主要来自两侧弹片的形变。

· Y 型排母：金属触点呈 “Y” 形分叉结构，排针插入后与中间的主弹片和两侧的分支弹片接触，形成三点接触（主触点 + 两个辅助触点）。分支角度通常为 30°-45°，主弹片厚度比 U 型略厚（0.3-0.4mm），以增强耐磨性。

直观特征：触点末端分成两叉，类似 “树杈”，弹性来自主弹片的弯曲和分支的形变。

简单来说，U 型是 “两点对称夹合”，Y 型是 “三点包裹接触”，这种结构差异是两者所有性能区别的根源。

二、6 大维度对比：U 型与 Y 型排母的关键差异

1. 接触方式与稳定性

· U 型排母：

排针插入后，U 型凹槽的两侧弹片对称受力，形成均衡的夹持力（单针夹持力 1.5-3N），接触点位于排针两侧的对称位置。

* 优势：接触压力分布均匀，不易因排针轻微偏斜（≤0.1mm）导致接触不良；

局限：若排针直径误差较大（±0.05mm 以上），可能出现一侧接触过松、一侧过紧。

· Y 型排母：

三点接触设计（主弹片位于上方，两侧分支位于下方），主弹片提供主要夹持力（1-2N），分支辅助定位，总接触面积比 U 型大 30%-50%。

* 优势：对排针直径误差的兼容性更强（±0.08mm 内可稳定接触），即使排针轻微弯曲也能保持至少两点接触；

局限：三点受力不均，长期使用后主弹片易疲劳（形变超过 0.1mm 会导致接触不良）。

2. 电气性能：信号传输的核心差异

性能指标	U 型排母典型值	Y 型排母典型值	关键影响
接触电阻	≤20mΩ（初始值）	≤15mΩ（初始值）	Y 型接触面积大，电阻更低
电阻稳定性	振动后变化≤5mΩ	振动后变化≤8mΩ	U 型对称夹持，抗振动更优
高频信号损耗	1GHz 下损耗≤0.5dB	1GHz 下损耗≤0.3dB	Y 型接触面积大，高频性能更好
载流能力	单针≤3A（持续电流）	单针≤4A（持续电流）	Y 型散热面积大，载流能力更强

注：数据基于 2.54mm 间距、0.6mm 直径针脚的排母测试结果。

3. 机械性能：寿命与抗环境能力

· 插拔寿命：

U 型排母因两侧弹片对称形变，应力分布均匀，插拔寿命更长（镀锡触点≥500 次，镀金≥1000 次）；

Y 型排母主弹片受力集中，寿命略低（镀锡≥300 次，镀金≥800 次），且分支易因频繁摩擦出现磨损（磨损量＞0.02mm 后接触电阻上升）。

· 抗振动性能：

在 10-500Hz、加速度 10G 的振动测试中，U 型排母的接触中断时间≤1μs（符合 IEC 60068 标准）；

Y 型排母因三点接触存在微小间隙，中断时间略长（≤5μs），不适合极端振动环境（如汽车发动机舱）。

· 耐冲击性能：

承受 100G 冲击（6ms 脉冲）时，U 型排母的触点脱落率＜0.1%；

Y 型排母因分支结构较弱，脱落率约 0.3%-0.5%（需额外加固基座）。

4. 适用环境：温度、湿度与污染的耐受性

· 高温环境：

U 型弹片的对称结构在高温（125℃）下形变一致性更好，接触电阻变化率≤10%；

Y 型主弹片与分支的热膨胀系数差异略大，变化率≤15%（长期使用需选耐温更高的材料）。

· 潮湿与腐蚀环境：

U 型凹槽内容易积存水汽或污染物（如焊锡膏残留），需定期清洁（建议每 3 个月一次）；

Y 型的分叉结构利于排水排尘，在潮湿环境（相对湿度 95%）下的腐蚀速率比 U 型低 20%。

· 粉尘环境：

工业车间等多尘场景中，Y 型的三点接触更易被粉尘阻隔（需 IP54 以上防护）；

U 型的紧密夹持可挤压粉尘，对轻微污染的耐受性更强。

5. 成本与加工难度

· 制造成本：

U 型触点冲压模具结构简单（单工序即可成型），成本比 Y 型低 15%-20%；

Y 型触点需多工序冲压（先成型主弹片，再折弯分支），模具复杂度高，且废品率（约 3%）高于 U 型（约 1%）。

· 采购价格：

相同规格（2.54mm 间距、10P、镀锡）下，U 型排母单价约 0.12 元 / 个，Y 型约 0.15-0.18 元 / 个；

镀金型号的价差更大（Y 型比 U 型高 25%），因 Y 型接触面积大，镀金用量更多。

6. 典型应用场景：按需求匹配类型

· U 型排母的优势场景：

· 振动剧烈的环境：如汽车底盘电子（ABS 传感器接口）、机床控制板；

· 频繁插拔场景：如调试接口、手持设备的电池仓连接；

· 成本敏感型产品：如消费级智能硬件、玩具电子。

例： Arduino 开发板的扩展接口多为 U 型排母，兼顾成本与插拔便利性。

· Y 型排母的优势场景：

· 高频信号传输：如通讯设备的射频模块连接（1GHz 以上信号）；

· 大电流场景：如电源接口（单针载流 4A 以上）、电机驱动器；

· 潮湿或粉尘环境：如户外传感器、厨房电器的控制板。

例：工业 PLC 的电源接口常用 Y 型排母，平衡载流能力与环境耐受性。

三、选型指南：3 步确定适配类型

1. 明确核心需求

· 若优先考虑抗振动、长寿命、低成本，选 U 型排母；

· 若优先考虑高频信号、大电流、环境适应性，选 Y 型排母。

2. 评估使用条件

· 振动加速度＞5G、插拔次数＞500 次：必须选 U 型；

· 信号频率＞1GHz、电流＞3A：优先选 Y 型；

· 潮湿 / 多尘环境且无法定期维护：选 Y 型（配合防护罩）。

3. 匹配排针特性

· 排针直径误差较大（±0.05mm 以上）：Y 型的兼容性更好；

· 排针为异形（如扁平针、D 形针）：U 型的对称夹持更稳定（需定制凹槽形状）。

四、常见使用误区与解决方案

1. 盲目追求 Y 型的 “高接触面积”

· 问题：在低频率、小电流场景（如 3.3V 信号传输）中，Y 型的成本优势无法体现，反而因结构复杂导致可靠性下降。

· 解决：此类场景优先选 U 型，降低成本的同时减少故障点。

2. 忽视环境对 U 型的影响

· 问题：在潮湿环境中使用 U 型排母且未做防护，导致凹槽积水短路。

· 解决：加装防水胶圈（防护等级≥IP65），或每 2 个月用无水酒精清洁触点。

3. 混合使用两种类型排母

· 问题：同一设备中混用 U 型和 Y 型排母，导致插拔力不一致（U 型通常比 Y 型大 0.5-1N），增加装配难度。

· 解决：同一批次设备尽量统一排母类型，若必须混用，需在装配手册中标注插拔力差异。

总结：U 型与 Y 型 —— 没有优劣，只有适配

U 型和 Y 型排母的差异源于结构设计的不同取舍：U 型以对称稳定和低成本取胜，适合常规环境和频繁操作；Y 型以大接触面积和环境适应性见长，适合高频、大电流和复杂环境。

选择时需跳出 “参数越高越好” 的误区，而是结合具体场景的振动强度、信号特性、成本预算综合判断。若需针对特定设备（如 5G 基站、新能源汽车 BMS）推荐型号，可留言设备参数，获取定制化选型方案。
