蓝牙陶瓷贴片天线结构：从材质到性能的深度解析

2025-08-02 11:19:03 1

蓝牙陶瓷贴片天线凭借体积小巧（最小可至 2mm×3mm）、频率稳定性高（±5MHz 以内），成为智能穿戴、医疗设备等微型电子设备的核心无线组件。其能在指甲盖大小的空间内实现 10 米稳定通信，关键在于精妙的多层结构设计。本文将系统拆解蓝牙陶瓷贴片天线的内部结构、核心材质特性、结构与性能的关联规律，以及常见结构缺陷的影响，帮助工程师和采购人员深入理解其工作原理，避开选型与应用误区。

一、蓝牙陶瓷贴片天线的 4 层核心结构（从内到外的功能分工）

蓝牙陶瓷贴片天线的性能由 “层叠式结构” 决定，每层的材质、尺寸和工艺精度直接影响信号辐射效率，哪怕 0.05mm 的偏差都可能导致性能暴跌 30%。

1. 陶瓷基材层：决定尺寸与频率稳定性的 “骨架”

· 核心功能：作为天线的物理支撑体，同时通过高介电常数压缩电磁波波长，实现小尺寸下的高效辐射。

· 主流材质与参数：

· 90% 氧化铝陶瓷（Al₂O₃）：介电常数 εr=10-15，适合对尺寸敏感度适中的设备（如蓝牙耳机）；

· 96% 氧化铝陶瓷：εr=20-30，尺寸可缩小至普通 FR4 天线的 1/4（如 2.4GHz 频段，边长仅需 3mm），是智能手表的首选；

· 钛酸钡陶瓷（BaTiO₃）：εr=50-90，尺寸最小（2mm×2mm），但频率温度系数较高（±10ppm/℃），需搭配补偿电路使用。

· 结构细节：厚度 0.5-1.5mm（常见 1mm），表面平整度需达到 Ra≤0.1μm（确保金属层紧密附着，避免虚接）。

2. 辐射体层：电磁波的 “发射核心”

· 核心功能：将蓝牙模块输入的射频电流转化为 2.4GHz 电磁波，是天线的 “信号出口”。

· 材质与工艺：

· 采用无氧铜箔（纯度 99.9%），通过厚膜印刷（精度 ±0.03mm）或溅射工艺附着在陶瓷表面，厚度 3-5μm（太薄易氧化，太厚影响高频性能）；

· 形状多为矩形或倒 F 型（PIFA）：矩形辐射体适合全向通信（如智能家居设备），倒 F 型通过短路枝节调节阻抗（匹配精度可达 50Ω±3Ω），适合金属环境（如智能手表）。

· 关键参数：长度需严格匹配 2.4GHz 频段的 1/4 波长（经陶瓷介电常数压缩后，长度 = 31mm/√εr，如 εr=25 时，长度 = 6.2mm）。

3. 接地层：信号辐射的 “反射增强器”

· 核心功能：将辐射体向下发射的电磁波反射至空间（减少被设备内部金属吸收），同时提供稳定的接地参考，降低阻抗波动。

· 结构要求：

· 面积≥辐射体的 2 倍（如辐射体 3mm×3mm，接地层需≥6mm×6mm），材质与辐射体一致（无氧铜）；

· 通过 1-2 个接地过孔（直径 0.3-0.5mm）与设备主板接地层连接，确保接地电阻＜0.05Ω（电阻每增加 0.1Ω，辐射效率下降 5%）。

· 设计误区：接地层面积不足会导致信号 “向下泄漏”，传输距离缩短 40% 以上，需严格按比例设计。

4. 保护层：延长寿命的 “防护屏障”

· 核心功能：防止辐射体氧化（铜在空气中 3 个月会形成氧化层，导致阻抗偏移）、隔绝水汽（湿度＞80% 时，无保护层天线寿命缩短至 1 年）。

· 常见材质：

· 环氧树脂涂层（厚度 10-20μm）：成本低，适合室内干燥环境（如智能手环）；

· 氮化硅薄膜（厚度 5-10μm）：耐高温（＞200℃）、抗腐蚀，适合工业设备或车载场景；

· 无保护层设计：仅适用于密封设备内部（如医疗植入式传感器），需配合惰性气体封装。

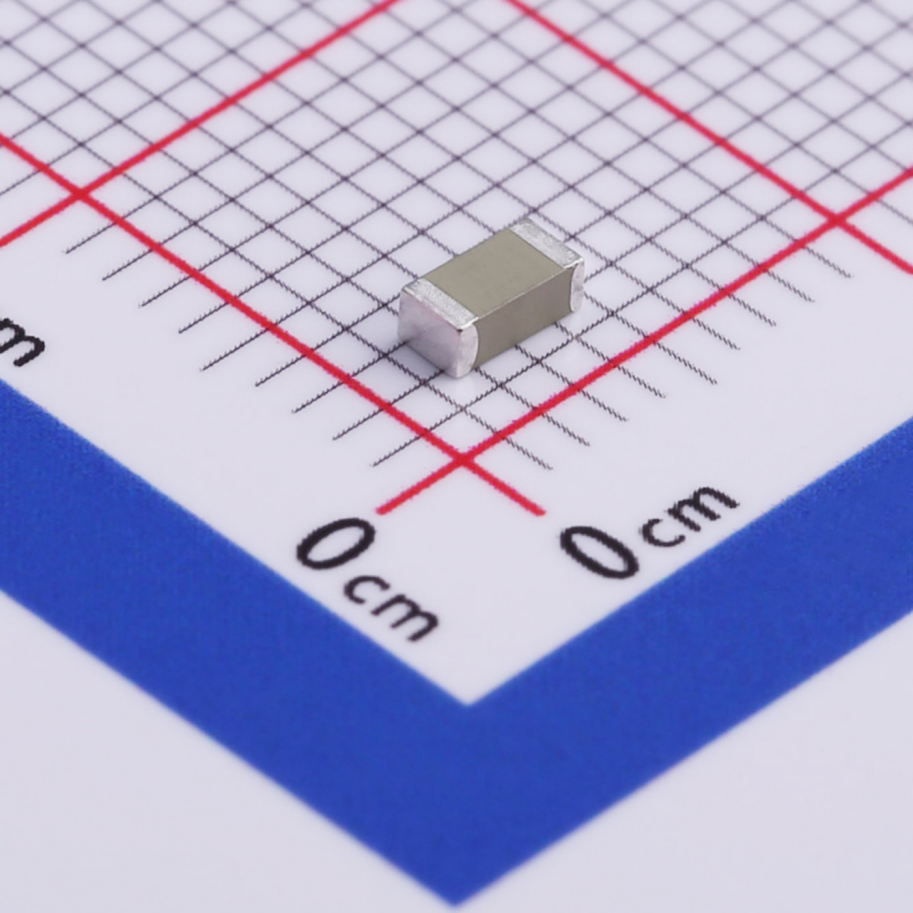

12.8

二、结构参数与性能的 3 大关联规律（设计的核心依据）

蓝牙陶瓷贴片天线的结构参数（如尺寸、介电常数）与性能指标（频率、阻抗、带宽）存在严格的数学关系，掌握这些规律可大幅降低设计试错成本。

1. 辐射体尺寸与中心频率的精准对应

· 规律公式：中心频率 f（GHz）≈ 30 /（4×L×√εr），其中 L 为辐射体长度（cm），εr 为陶瓷介电常数。

· 实例应用：

· 当 εr=25，L=0.3cm（3mm）时，f≈30/(4×0.3×5)=5GHz（偏离蓝牙频段，需调整）；

· 调整 L=0.6cm（6mm），f≈30/(4×0.6×5)=2.5GHz（接近 2.45GHz 目标，误差可通过微调解决）。

· 关键结论：尺寸每偏差 0.1mm，频率偏移 8-10MHz，设计时需预留 ±0.05mm 的精度余量。

2. 介电常数与带宽的 “跷跷板效应”

· 规律表现：介电常数 εr 越高，天线尺寸越小，但工作带宽越窄（信号稳定的频率范围缩小）。

· 数据对比（2.4GHz 频段）：

陶瓷 εr	天线边长	带宽（S11≤-10dB）	适用场景
10	5mm	100MHz	工业网关（需抗频率偏移）
30	3mm	60MHz	蓝牙耳机（平衡尺寸与带宽）
70	2mm	30MHz	智能手表（优先小尺寸，环境单一）

· 风险提示：带宽＜50MHz 的天线（如 εr＞50），若设备存在频率偏移（如蓝牙模块误差 ±10MHz），可能部分频段信号衰减＞10dB。

3. 辐射体与接地层间距（陶瓷厚度）对阻抗的影响

· 规律表现：陶瓷厚度每增加 0.1mm，天线阻抗降低 6-8Ω（基于 εr=20 的基材）。

· 应用场景：若蓝牙模块输出阻抗为 50Ω，实测天线阻抗为 62Ω（不匹配），可将陶瓷厚度从 1.0mm 增至 1.2mm（阻抗降至 50Ω），驻波比 VSWR 从 1.8 降至 1.2，信号反射减少 70%。

· 限制条件：厚度＞1.5mm 会导致天线体积增大，失去微型化优势，通常控制在 0.8-1.2mm。

三、3 类常见结构缺陷及对性能的破坏性影响

1. 辐射体边缘毛刺或蚀刻不完整

· 成因：光刻工艺精度不足（线宽偏差＞0.05mm），或蚀刻液浓度不足导致铜箔残留。

· 性能破坏：

· 阻抗偏离设计值（如目标 50Ω，实际 75Ω），回波损耗 S11 从 - 15dB 恶化至 - 7dB（信号反射增加 60%）；

· 方向图出现 “凹陷”（某一角度信号弱 15dB 以上），导致设备在特定姿态下断连。

· 检测方法：用 50 倍放大镜观察，辐射体边缘应光滑无锯齿，无未蚀刻的铜箔残留。

2. 陶瓷基材隐性裂纹

· 成因：烧结时温度不均（局部温差＞50℃），或安装时受力挤压（如焊接时烙铁压力过大）。

· 性能破坏：

· 裂纹会破坏电磁场连续性，导致辐射效率从 70% 骤降至 30% 以下，传输距离缩短 60%；

· 温度变化时，裂纹可能扩大，导致信号稳定性差（RSSI 波动 ±8dB）。

· 检测方法：强光照射陶瓷侧面，若出现透光的细线（裂纹），或用万用表测辐射体与接地层（正常绝缘，裂纹可能导致短路）。

3. 接地过孔虚焊或堵塞

· 成因：过孔电镀不良（镀层厚度＜0.5μm），或焊接时焊锡未填满过孔。

· 性能破坏：

· 接地电阻从 0.05Ω 升至 1Ω，导致信号反射增加 20%，辐射效率下降 15%；

· 设备振动时，虚焊点可能瞬间断开，引发连接闪断（丢包率＞5%）。

· 检测方法：用阻抗仪测接地层与主板地的电阻，应＜0.1Ω，且多次测量数值稳定（无跳变）。

四、结构设计的 2 个优化技巧（性能提升 10%-20%）

1. 辐射体 “切角” 设计：拓宽带宽的低成本方案

在矩形辐射体的两个对角切去 0.3mm×0.3mm 的直角（形成八边形），可增加电磁场分布的连续性，使带宽从 60MHz 拓宽至 75MHz（εr=30 时），无需增加尺寸即可提升抗频率偏移能力，尤其适合工业环境。

2. 接地层 “环形槽” 设计：抗金属干扰的关键

在接地层边缘刻一圈 0.2mm 宽的环形槽（距边缘 0.5mm），可减少设备内部金属（如电池、屏蔽罩）对天线的干扰，使信号波动从 ±5dB 降至 ±3dB，在金属外壳设备（如智能门锁）中效果显著。

总结：结构是性能的基石，细节决定应用上限

蓝牙陶瓷贴片天线的结构设计是 “材料特性” 与 “电磁理论” 的完美结合：高介电常数陶瓷实现微型化，精准的辐射体尺寸确保频率匹配，合理的接地设计提升辐射效率。理解这些结构细节，不仅能帮助选型时避开 “小尺寸低性能” 的陷阱，更能在设备设计中通过优化布局（如远离金属、控制安装压力），让天线性能发挥 90% 以上。

若你的设备存在蓝牙信号弱（如 10 米 RSSI＜-80dB）或稳定性差，可优先排查天线结构是否存在缺陷（如辐射体毛刺、接地不良），或通过调整介电常数、尺寸等参数进行针对性优化。
